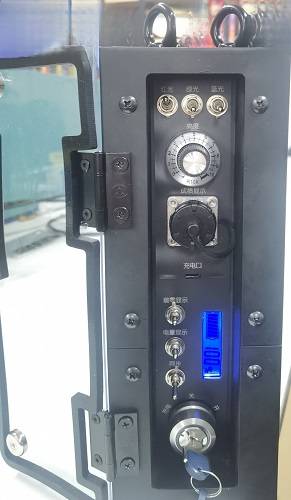

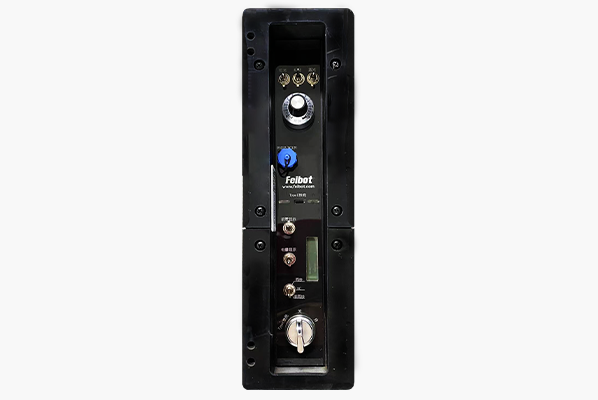

一、计时钟侧面板介绍
注意：
1. 侧面控制板顶部三个摇臂开关R、G、B控制计时钟颜色，有6种颜色可调：红色、绿色、蓝色、黄色、紫色、青色。
| 摇臂开关 R | 摇臂开关 G | 摇臂开关 B | 颜色 |
| ↑ | ↓ | ↓ | 红色 |
| ↓ | ↑ | ↓ | 绿色 |
| ↓ | ↓ | ↑ | 蓝色 |
| ↑ | ↑ | ↓ | 黄色 |
| ↑ | ↑ | ↑ | 黄色 |
| ↓ | ↓ | ↓ | 黄色 |
| ↑ | ↓ | ↑ | 紫色 |
| ↓ | ↑ | ↑ | 青色 |
2. 亮度调节旋钮实现对计时钟亮度的调节，亮度调节分11挡0、10%、20%......100%。0档位设置为最小亮度，其他档位随着数值的增大亮度随之增大。
注意：
3. 成绩显示端连接成绩感应板实现成绩显示。
4. 前零显示摇臂开关控制前零显示与否，摇臂向上表示前零显示，摇臂向下表示前零不显示，在此状态下数字板只亮秒位和小圆点，随着计时的进位，分钟位和小时位依次点亮。此设计的目的在于节省电量。
5. 电量显示摇臂开关控制电量显示模块工作与否，摇臂向上显示电量，摇臂向下关闭电量显示。
6. 同步摇臂开关控制是否同步其他计时钟信号，需要与另外一台计时钟通过同步线搭配使用。同步摇臂开关有三种状态：摇臂朝上开启同步功能，需外接其他计时钟的驱动信号进行工作；摇臂居中为关闭状态，此状态计时钟不工作；摇臂朝下计时钟使用本身的驱动信号进行工作。
注意：
7. 开关锁有三个状态：开、关、充电。此处重点说明充电状态。当钥匙扭至开关锁充电位置时可以使用type C充电器对计时钟进行充电。
注意：

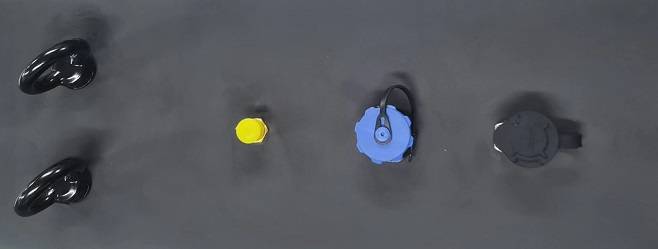

二、计时钟顶部接口介绍
计时钟顶部接口，从左到右依次为：无线串口（数据链）、主充电口、同步线接口。
- 无线串口需接170M胶棒天线搭配使用，可以接收我司枪型发令器及数据链相关产品的控制信号，实现无线控制开启计时或停止计时等功能。
- 主充电口搭配我司提供的充电器使用。
注意：
3. 同步线接口：当计时钟1同步功能开启后，从计时钟2用同步线连接来获取驱动信号。
注意：
