一、FMA2 超高频地垫天线感应范围
FMA2 地垫天线工作时会在其前后 2 米的范围内形成电磁感应区域，在此范围内的芯片会被设备读取到。感应区域如下：
图 1 FMA2 超高频地垫天线感应范围示意图
二、多组 FMA2 超高频天线铺设使用

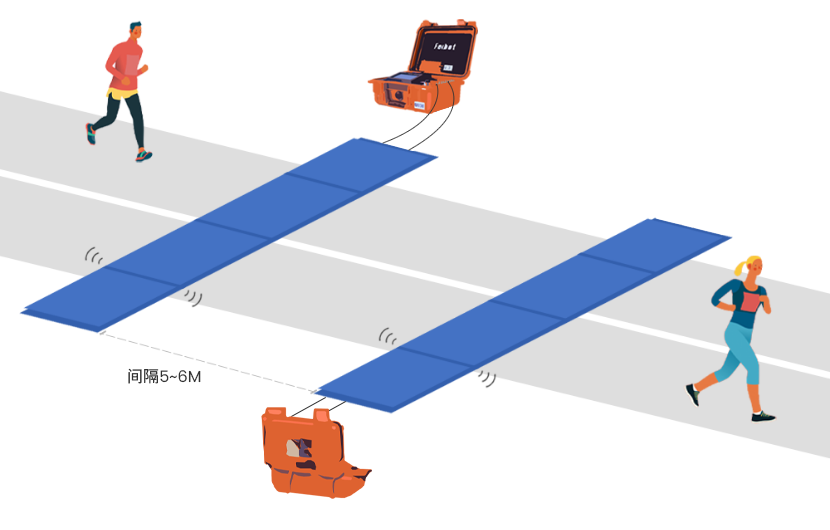

在搭配使用多组 FMA2 地毯天线时需要注意：连接在不同读卡器上的任意两道地毯天线至少需要间距 5~6 米，可避免两道地垫天线间的电磁波互相干扰。

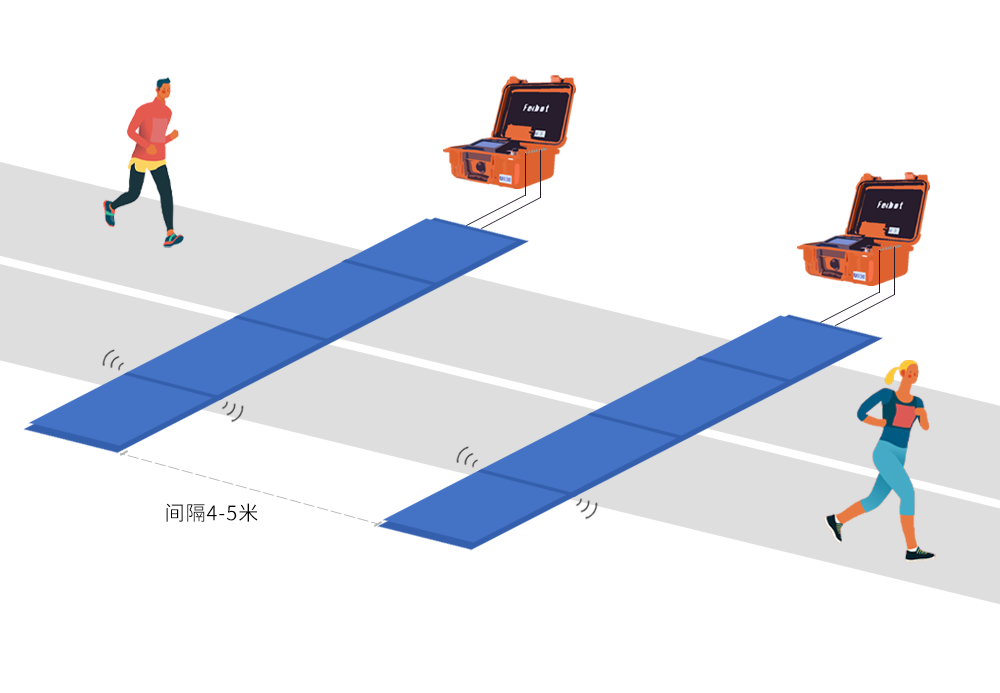

图 2 多组 FMA2 超高频地垫天线铺设示意图
三、侧板天线的感应范围
侧板天线工作时会在其正面 9 米的范围内，形成一个横向辐射角度约为 70° 的电磁感应区域，在此范围内的芯片能够被设备读取。感应区域图如下：
图 3 侧板天线感应范围示意图
四、FMA2 地垫与侧板天线共同使用

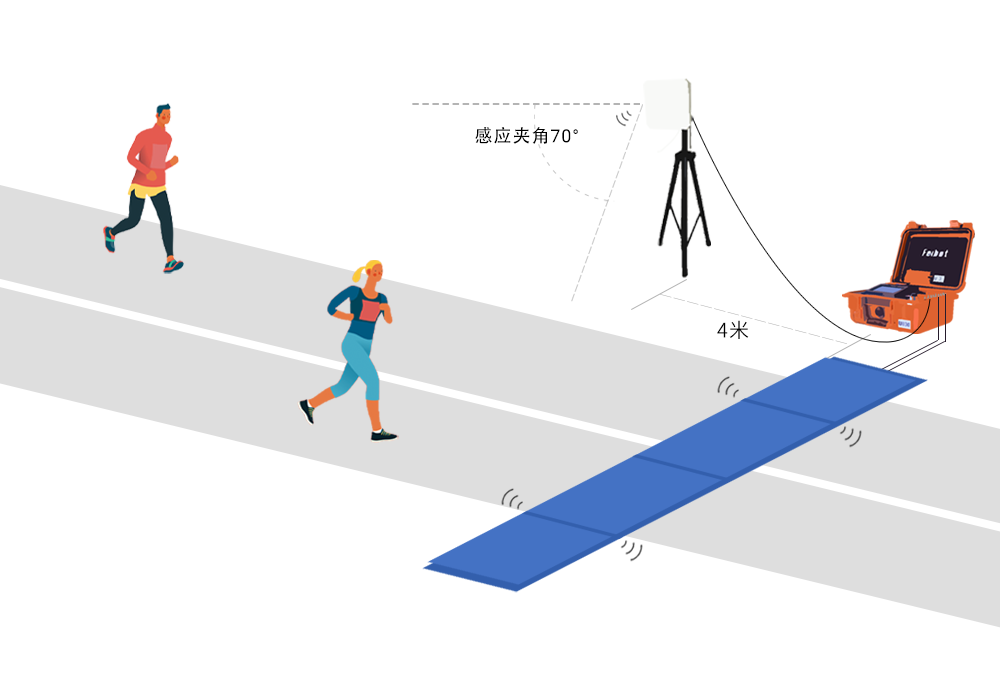

图 4.1 单块侧板天线单独使用示意图

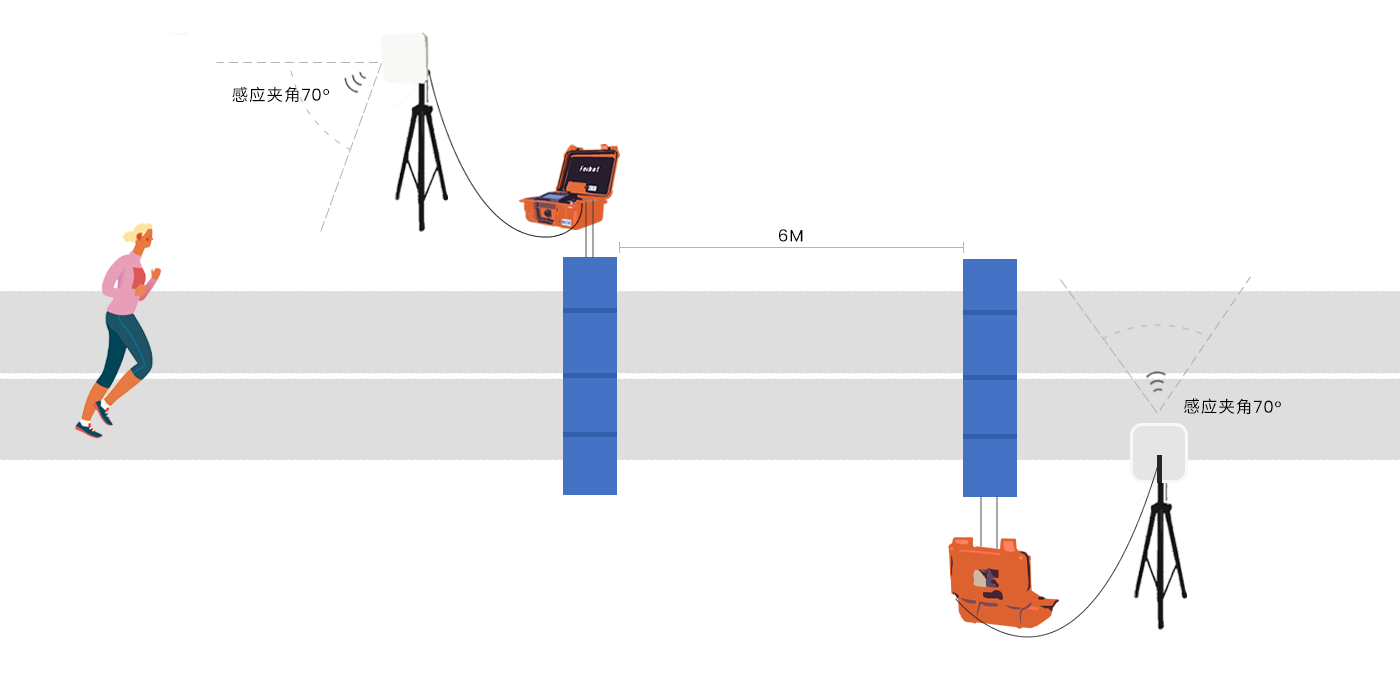

图 4.2 多块侧板天线搭配使用示意图

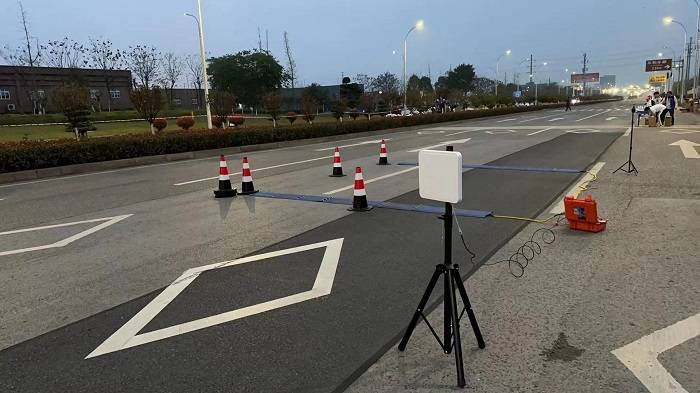

五、实践案例
