使用指南

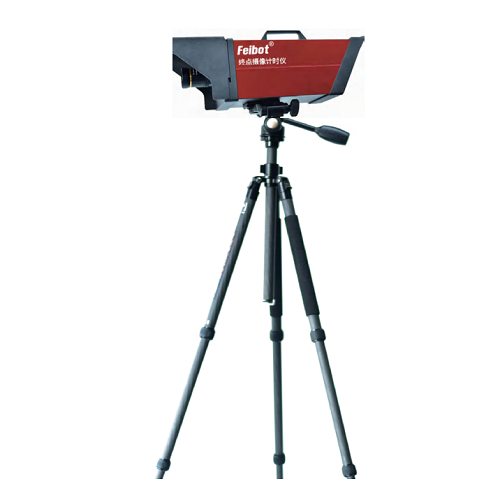

高速摄像机用于拍摄运动员通过终点线时的画面并传输给计时判读软件。

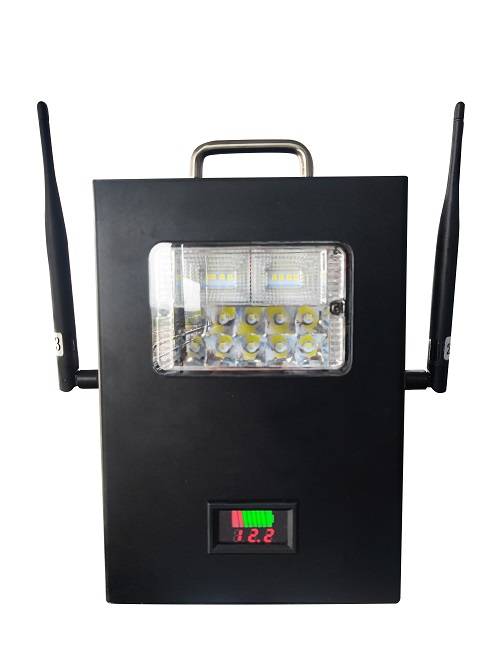

用于比赛发令同时将发令信号传输给计时主机，计时主机记录此发令时间。

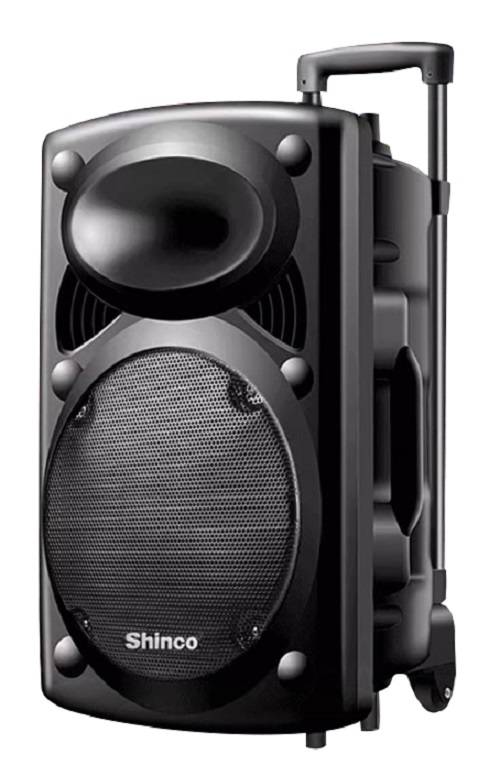

将发令器声音扩大。

接受发令枪信息。

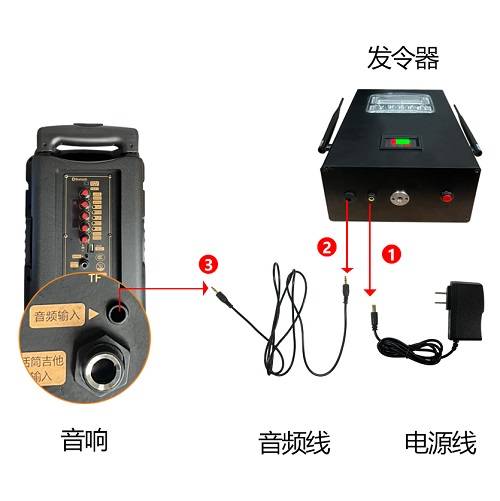

2.1 将声光一体化发令器和音响连接起来放置于发令台处。

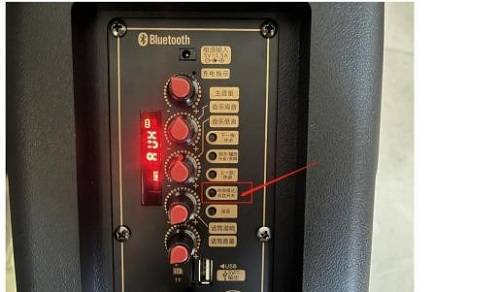

2.2 开启音响和声光一体化发令器，在音响后面按下转换模式/语音开关按钮，调整到音响播报“外音输入”即可。

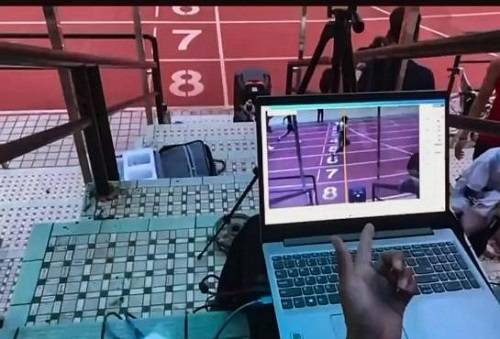

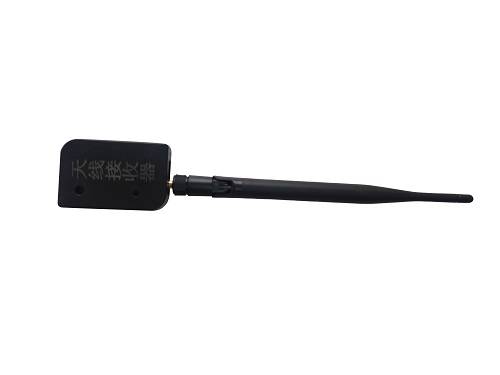

2.3  在终点线处安装计时摄像机，将摄像机的 USB 接口和天线接收器的 USB 接口连接到同一台电脑上，从软件端打开摄像机即可在电脑端预览到拍摄的实时画面。

3.1 双击此图标打开 ShortRun.exe 文件 。

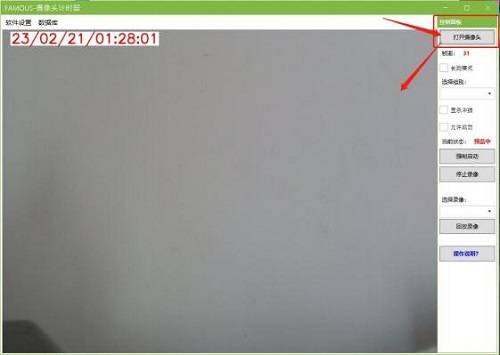

3.2 点击软件界面右侧的控制按钮，打开摄像头。

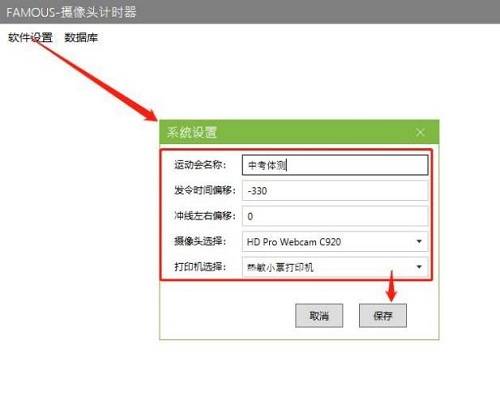

3.3  点击软件设置中的系统设置，依次输入比赛的名称，作为打印成绩表的标题 ，发令时间偏移（注：成绩校准参数 ，单位毫秒 ，用于补偿触发信号的延时）；冲线左右偏移（注：冲线在左右的偏移，您可以自己调整试试）；摄像头选择（注：重要：当使用笔记本的时候默认的摄像头可能是笔记本的自带摄像头，需要点击这里切换）；打印机选择（注：可以选择热敏纸的小票打印机 ，也可以选择标准的 A4 纸打印机 ，打印的版式也会随打印机的不同进行调整） ，全部设置完成后点击保存。

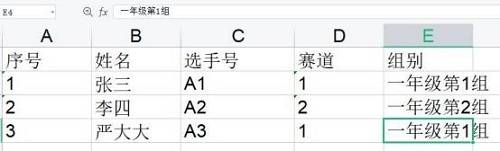

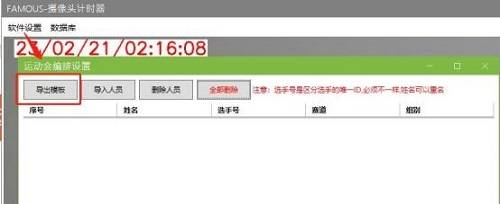

3.4 点击软件设置中的导出模板 ，确保严格按照模板的格式录入不得更改任何表头信息，将人员的信息录入到模板内保存且关闭文档。

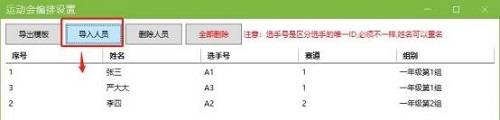

3.5 点击导入人员 ，将刚才的模板导入 ，如需删除某员 ，选中人名点击删除人员按钮 ，全部删除按钮会直接清空比赛名单，导入人员完成后我们关闭窗口回到首页。

3.6 我们可以看到右侧控制面板里的拍摄帧率（注：这里代表摄像机拍摄的帧率，如果帧率小于60帧，代表电脑性能不够 ，需要更换配置好的电脑 ，帧率小于60仍然不影响软件的使用） ；选择比赛组别，勾选选择冲线（注：勾选之后，屏幕中央会出现一条竖线，可以在软件设置里点击左右调整）和允许启动（注：当工作人员触发声光发令器后自动开始录像），若未连接声光发令器，也可以点击强制启动，即可开始录像。

3.7 工作人员手持发令器按下发令按钮后 ，比赛正式开始。

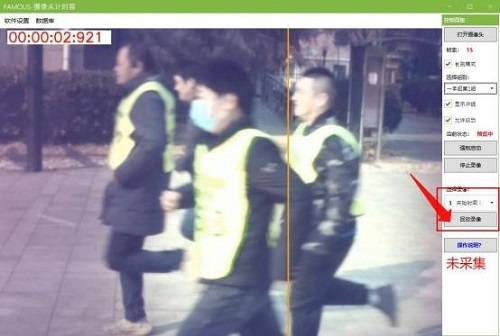

3.8 比赛结束后 ，点击停止录像 ，选择录像下拉有所有比赛记录 ，选择本场比赛记录 ，点击回放录像，查看判定运动员比赛成绩。

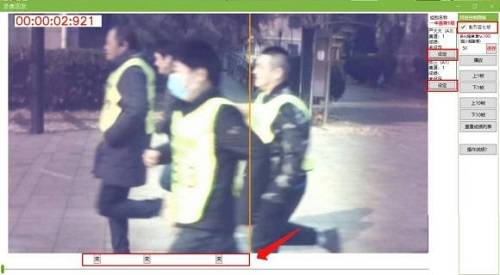

3.9 在回放控制面板中点击剧烈变化帧（注 ：勾选此选项之后 ，会在图像剧烈变化的时间节  点下面生成”变”字按钮，点击变字可以快速定位）；定位到某一个运动员穿越冲线的时候， 暂停播放，逐帧调整后，点击设定就会将此时的成绩设置给冲线的运动员。

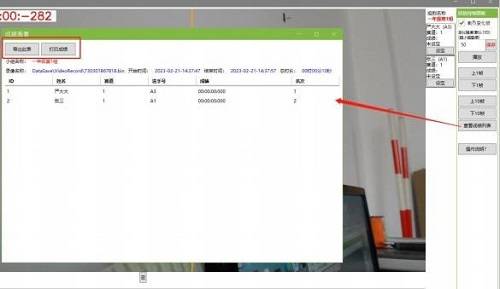

3.10 设定完成后 ，点击查看成绩列表弹出成绩查看窗口 ，根据需要导出此表和打印成绩。

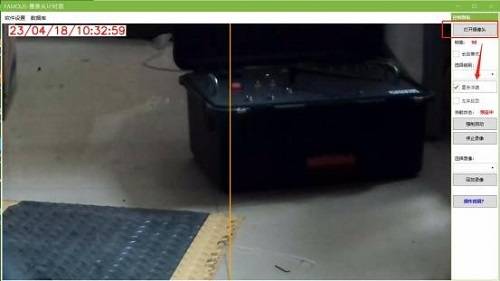

1.  打开软件 ，开启摄像头并勾选显示冲线。

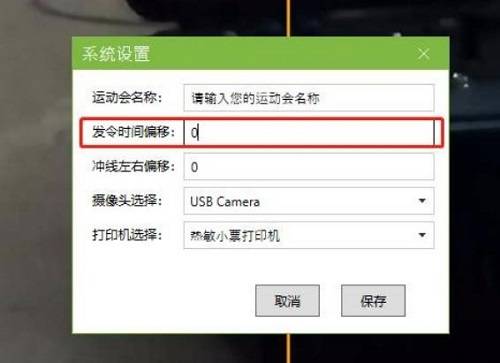

2.  打开软件设置——系统设置 ，将之前校准的发令时间偏移清零 ，点保存。

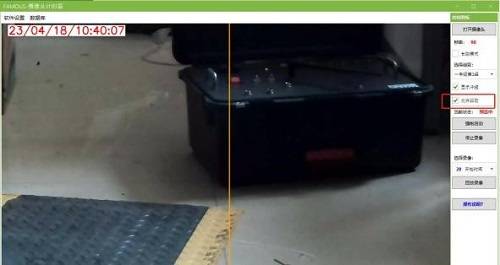

3.  关闭系统设置 ，在首页勾选允许启动。

4.  准备一个秒表 ，将秒表清零。

5.  当遥控器按下“枪响”键后，软件开始计时；当听见枪响时，手动开始秒表计时。

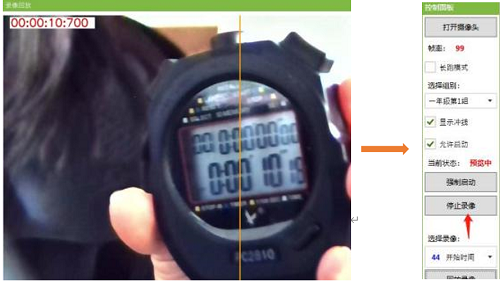

6.  将已经启动的秒表放到摄像机镜头前拍摄秒表记录的时间，秒表时间与计时软件左上角时间比对，清晰后，停留一段时间（10 秒~20 秒即可） ，点击软件右侧“停止录像”。

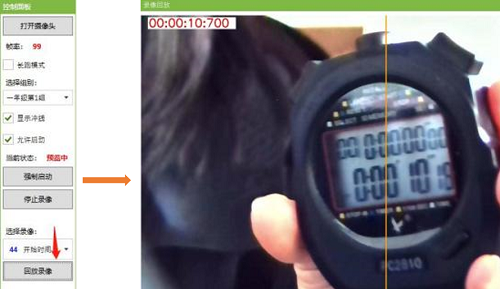

7.  点击回放录像观看,录像显示 10 秒 700 ，秒表显示 10 秒 190 ，我们用 700 减去 190 ，得到 510 毫秒 ， 因为录像比秒表慢 ，偏移时间则为正数 ，反之 ，录像比秒表快 ，偏移时间则填为负数。

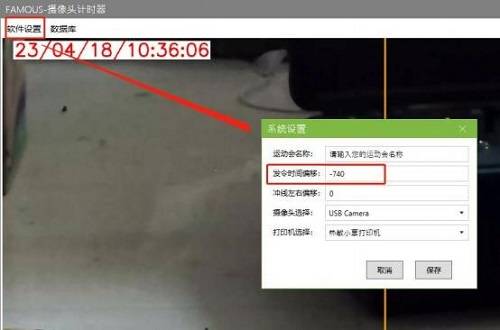

8.  计算出结果返回到软件首页，再次点击系统设置，在发令时间偏移处填入-510 毫秒的误差 ，然后保存 ，重复步骤5~7，我们就会发现 ，秒表和计时软件的误差就消除掉了。
