使用指南

A400有源计时主机配合RUN8 Cloud后台使用,触屏可视化使操作更简便。自带的软件系统功能丰富,适用于赛事配置下载、低频线圈开关、调整读卡器功率和接收信道等场景。

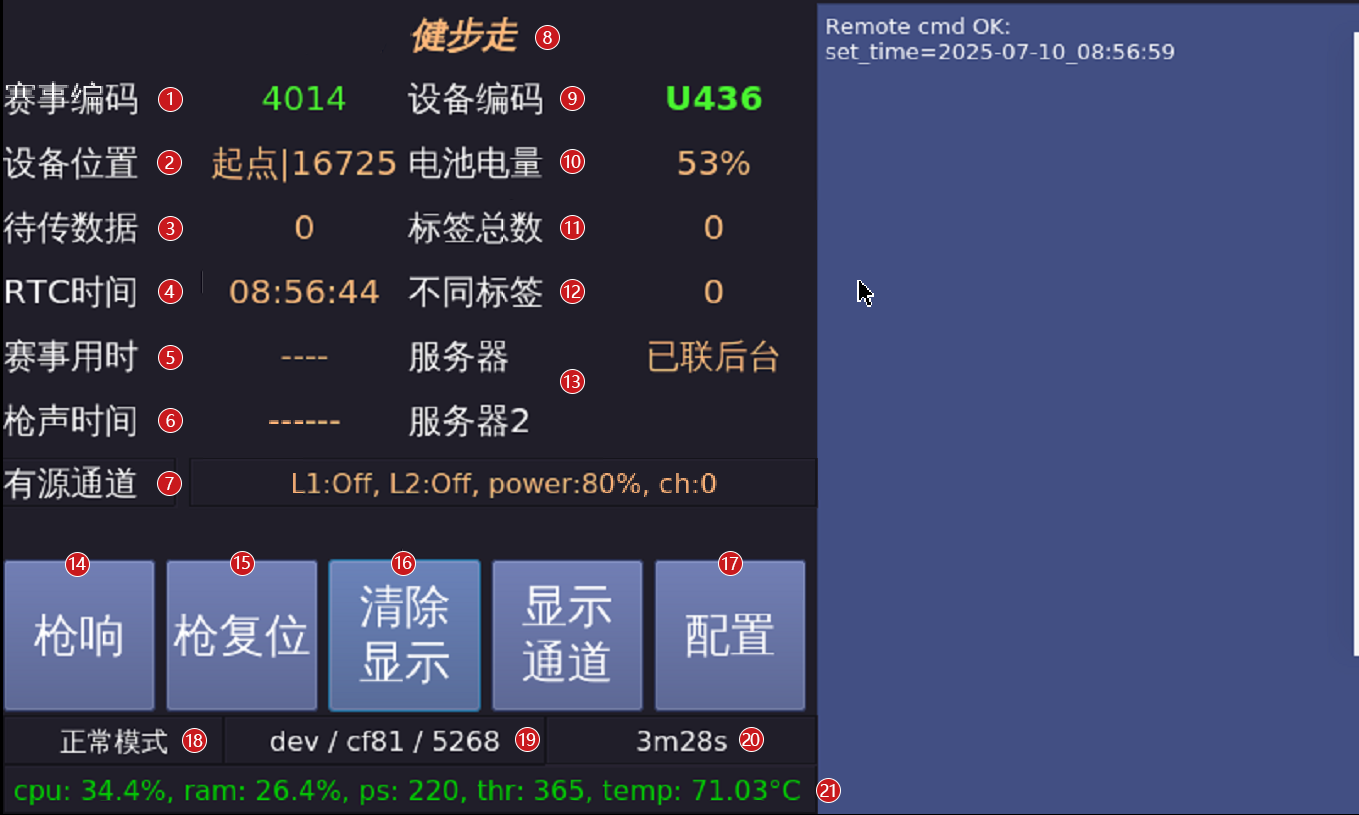

一、设备主界面

1. 赛事编码:从跑吧云后台下载赛事配置文件后,屏幕会显示当前设备所在赛事的赛事编码;
2. 设备位置:设备在网络后台配置的位置信息;
3. 待传数据:本设备读取到数据但还未上传到后台的数据总数。当设备未连接到网络时,会存在待传数据,请不要关闭设备,等待连接到网络后,待传数据为0时再关闭设备;
4. 本地时间:当前设备时分秒时间,赛前注意校准好时间;
5. 赛事用时:当前比赛进行的时间;
6. 枪声时间:本次比赛发令枪发枪时刻;
7. 有源通道:显示低频触发1/2状态以及触发功率和触发通道;
8. 显示当前设备所在赛事的赛事名称;
9. 设备编码:本台设备的机器号;
10. 电池电量:当前电池电量;
11. 标签总数:当前设备所读取到的所有标签数据;
12.不同标签:当前检测到的不同标签数量;
13. 服务器:显示当前网络状态。有“未联网”、“联网不联后台”、“已连后台”三种状态;
14. 枪响:点击后,开始记录本次比赛发令枪发枪时间;
15. 枪复位:点击后,发令枪发枪时间清零;
16. 清除显示:点击后,清空右侧显示的全部内容;
17. 配置:点击后,打开配置页面;
18. 显示设备当前的模式,有“正常模式”、“测试模式”两种模式;
19. 显示设备当前软件/固件的版本号;
20. 显示设备开机时长;
21. 显示设备cpu、ram占用率以及目前操作系统上运行的进程个数和线程个数。

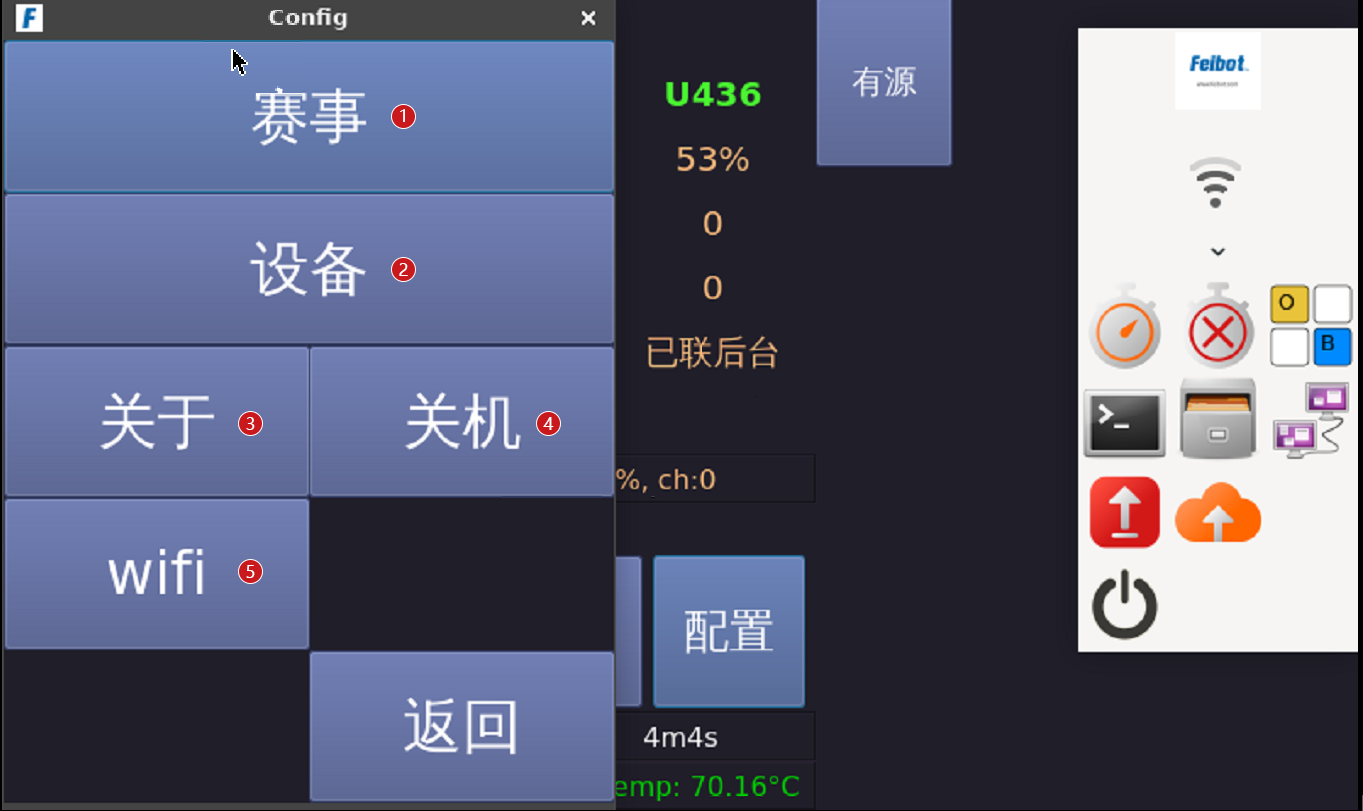

二、配置界面

1. 打开赛事界面;
2. 打开设备界面;
3. 打开关于界面;
4. 点击后,可以选择“关机”设备或者“重启”设备。

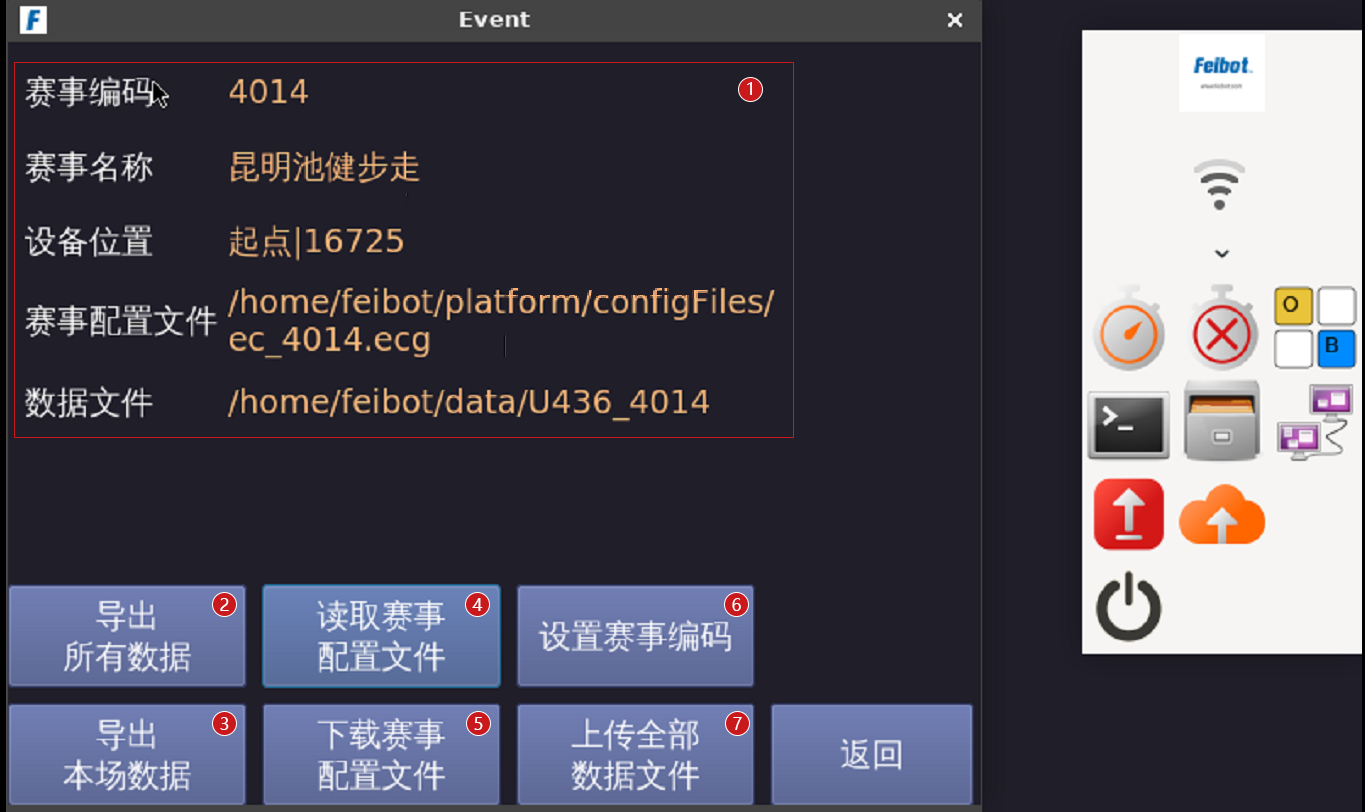

三、赛事界面

1. 显示当前赛事的信息以及赛事配置文件、数据文件在后台储存的位置;
2. 导出所有数据:点击后,导出本设备所有储存的数据;
3. 导出本场数据:点击后,导出本场储存的数据;
4. 读取赛事配置文件:点击后,可以从U盘读取本场赛事的配置文件;
5. 下载赛事配置文件:点击后,下载从后台配置好的赛事文件,在比赛前需要先点此按钮下载比赛配置文件;
6. 上传全部数据文件:点击后,上传本设备读取的全部赛事的数据文件。

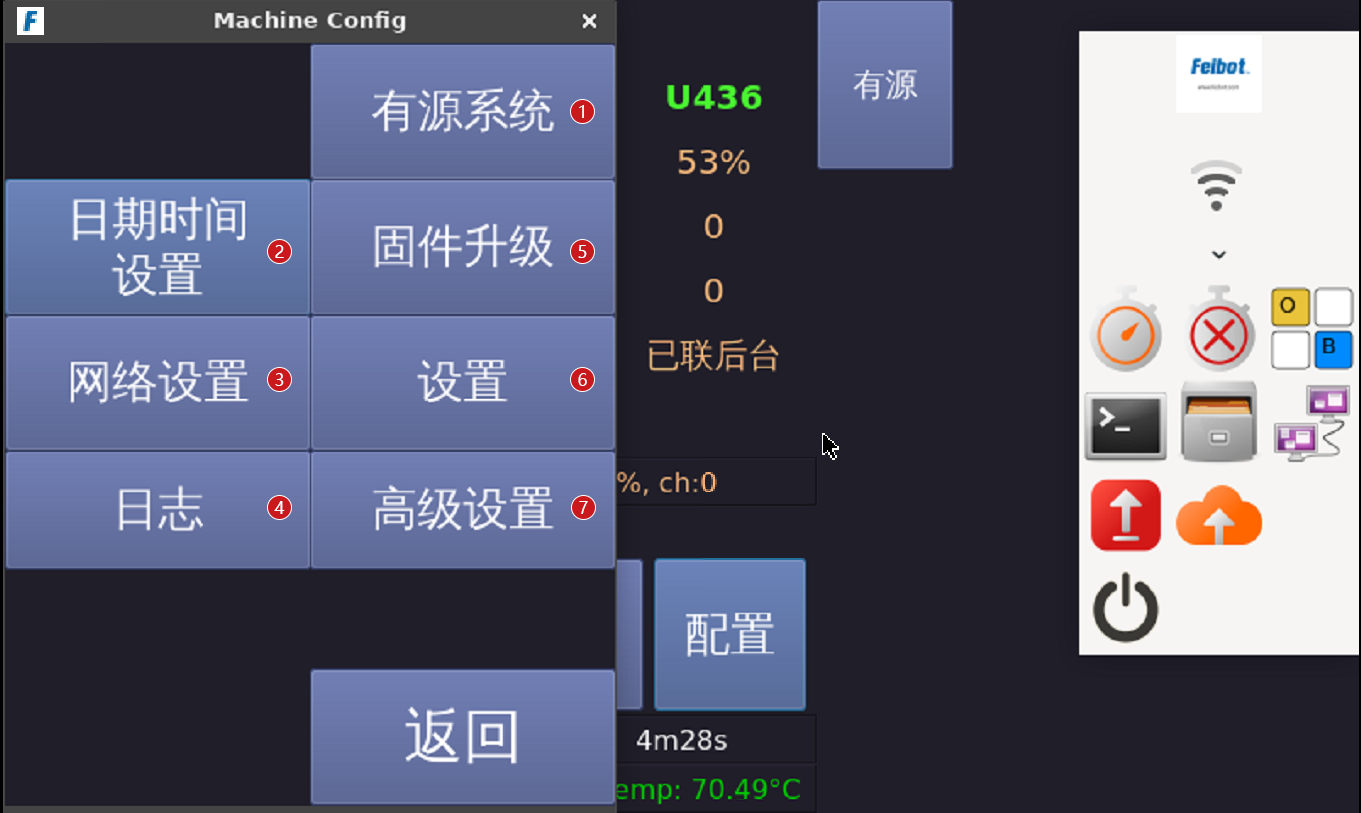

四、设备界面

1. 有源系统:打开有源系统设置操作界面;
2. 日期时间设置:打开日期时间设置界面;
3. 网络设置:打开网络设置界面;
4. 日志:打开设备日志界面;
5. 软件升级:打开软件升级操作界面;
6. 设置:打开蜂鸣器开关设置,创建新文件界面;
7. advanced setting:打开高级设置界面。

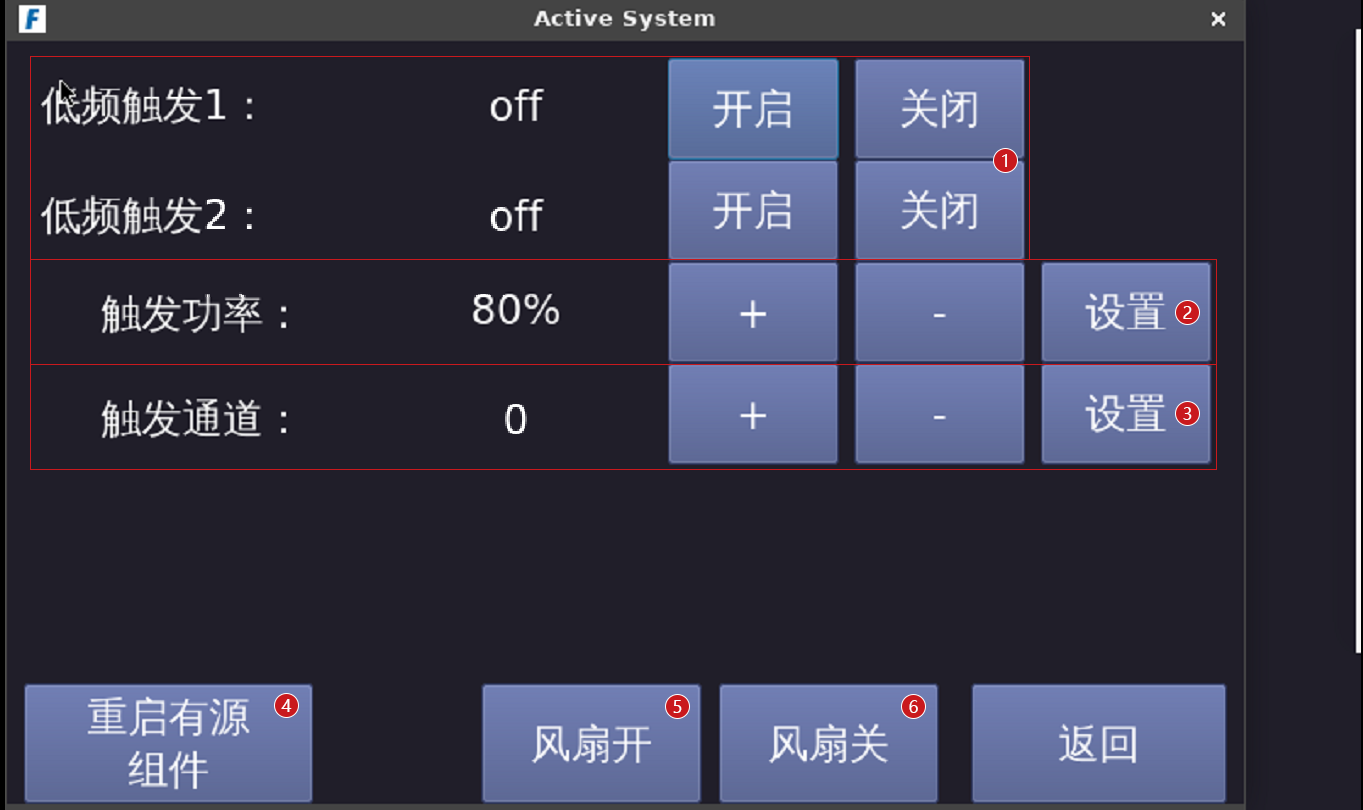

五、有源系统设置操作界面

1. 开启/关闭低频触发1/2;
2. 增大/减小触发功率,最大为100%,最小为0%。触发功率越大,读取效果越好;
3. 选择触发通道,有0~5通道可以选择,0到5信道通信距离呈下降趋势;
4. 重启有源组件:重启A400有源主机的高频模块。

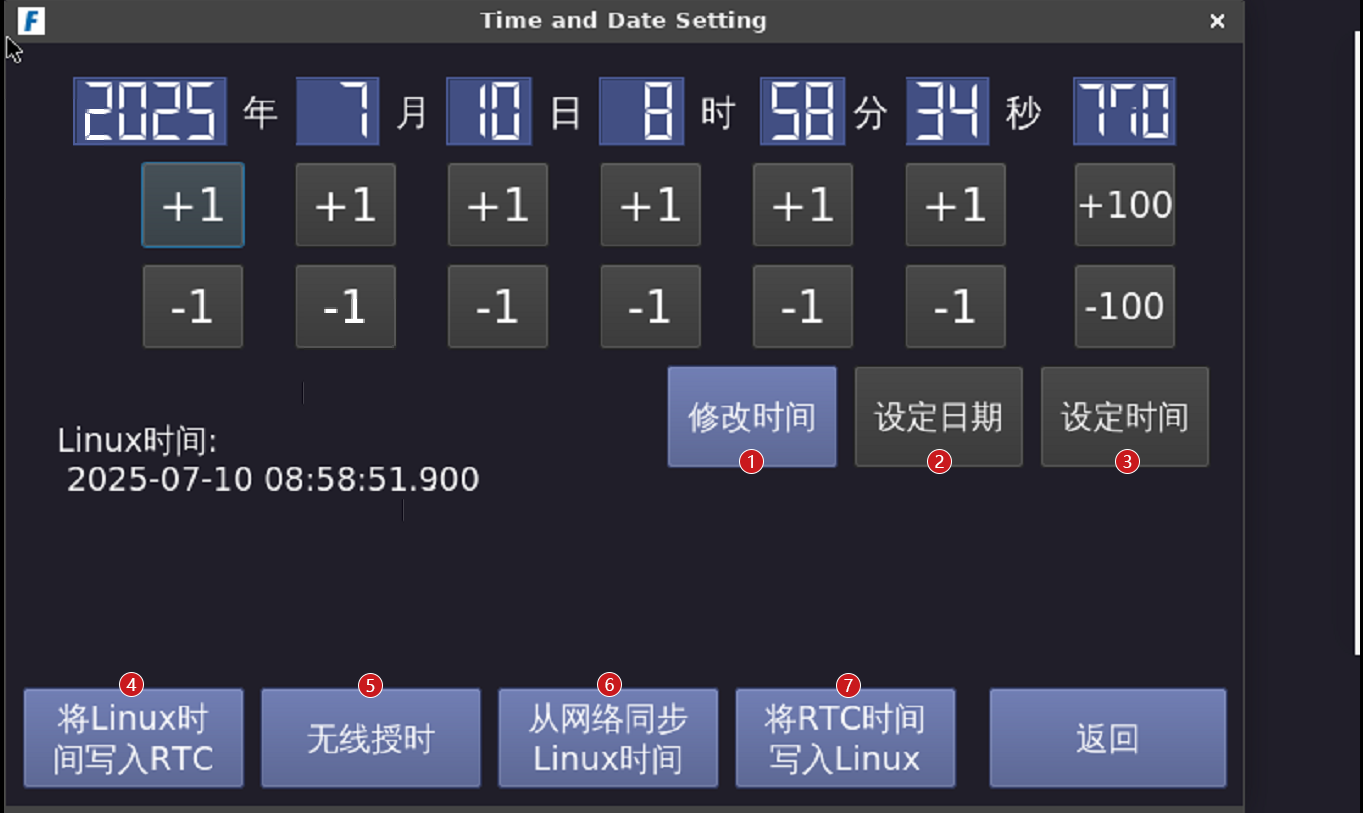

六、日期时间设置界面

1. 修改时间:手动修改时间,点击上方“+1”,“-1”调整至正确时间;
2. 设定日期:如果手动修改了日期,需要点击“设定日期”按钮;
3. 设定时间:如果手动修改了时间,需要点击“设定时间”按钮;
4. 写入网络时间:一键设置上方对应的网络时间;
5. 无线授时:点击后,为附近设备设置为当前授时设备的时间。

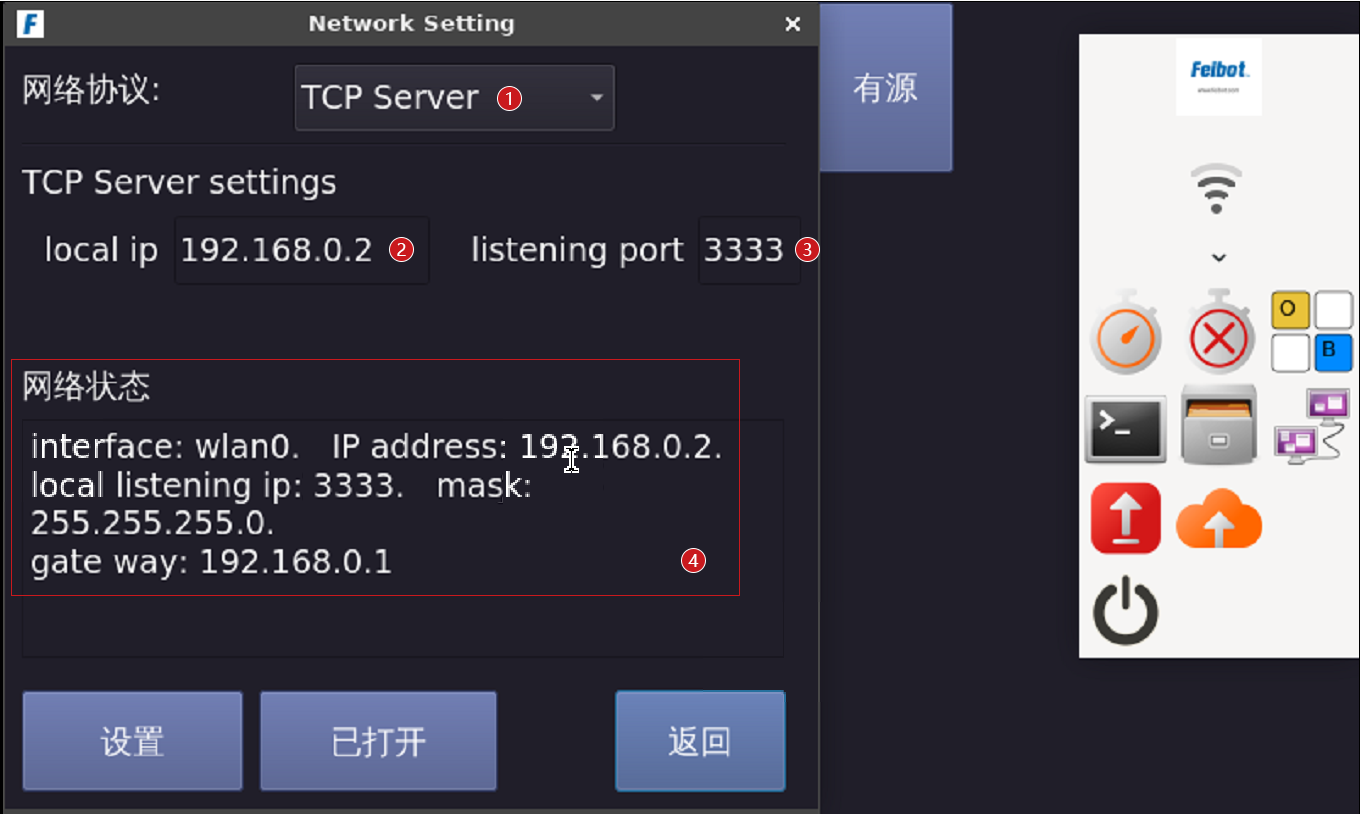

七、网络设置界面

1. 设置网络协议,可以设置“UDP”,“TCP”两种网络协议;
2. 设置目标主机的IP地址;
3. 设置目标主机的端口号;
4. 显示当前主机的网络状态。

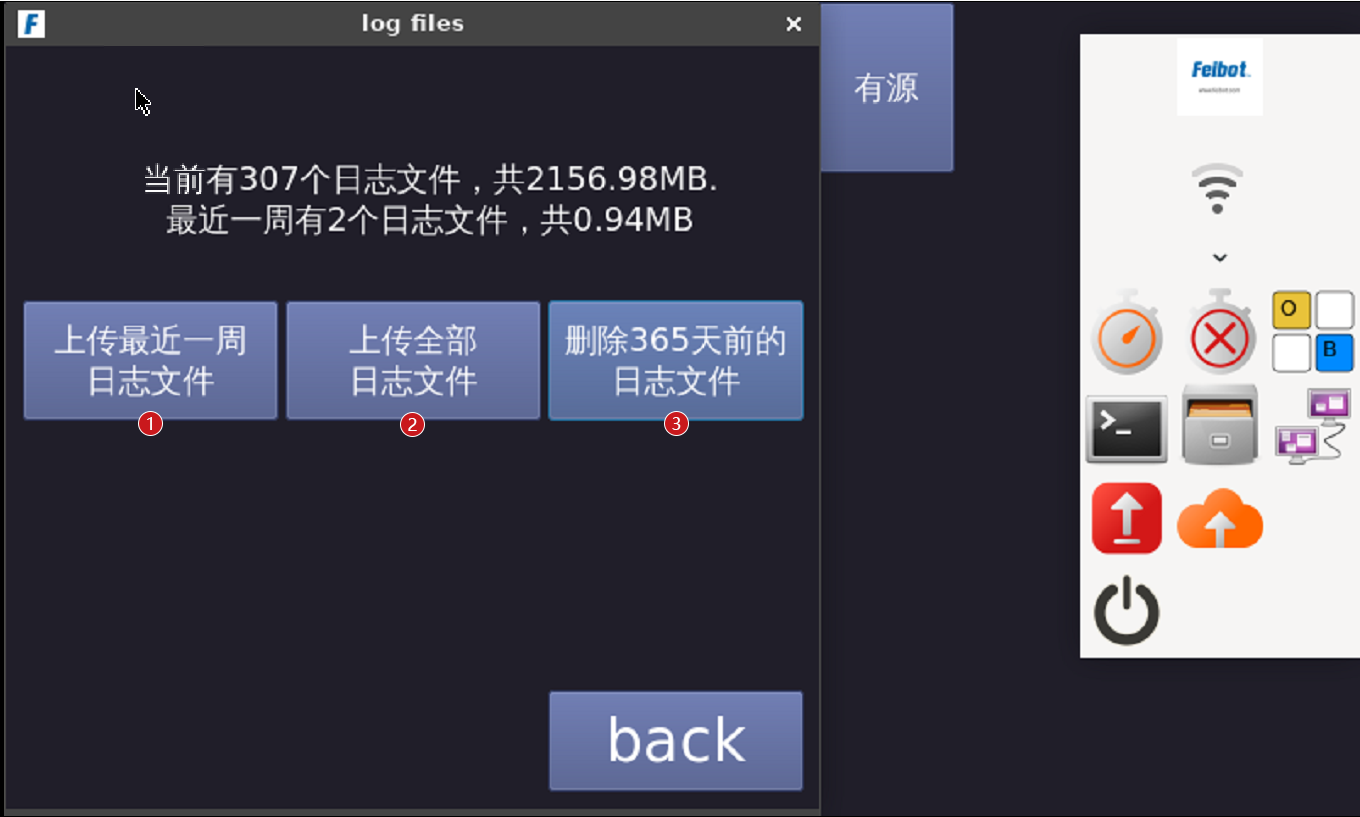

八、日志界面

1. 上传全部日志文件:上传本设备全部的日志文件;
2. 删除365天前的日志文件:删除本设备365天前的日志文件。

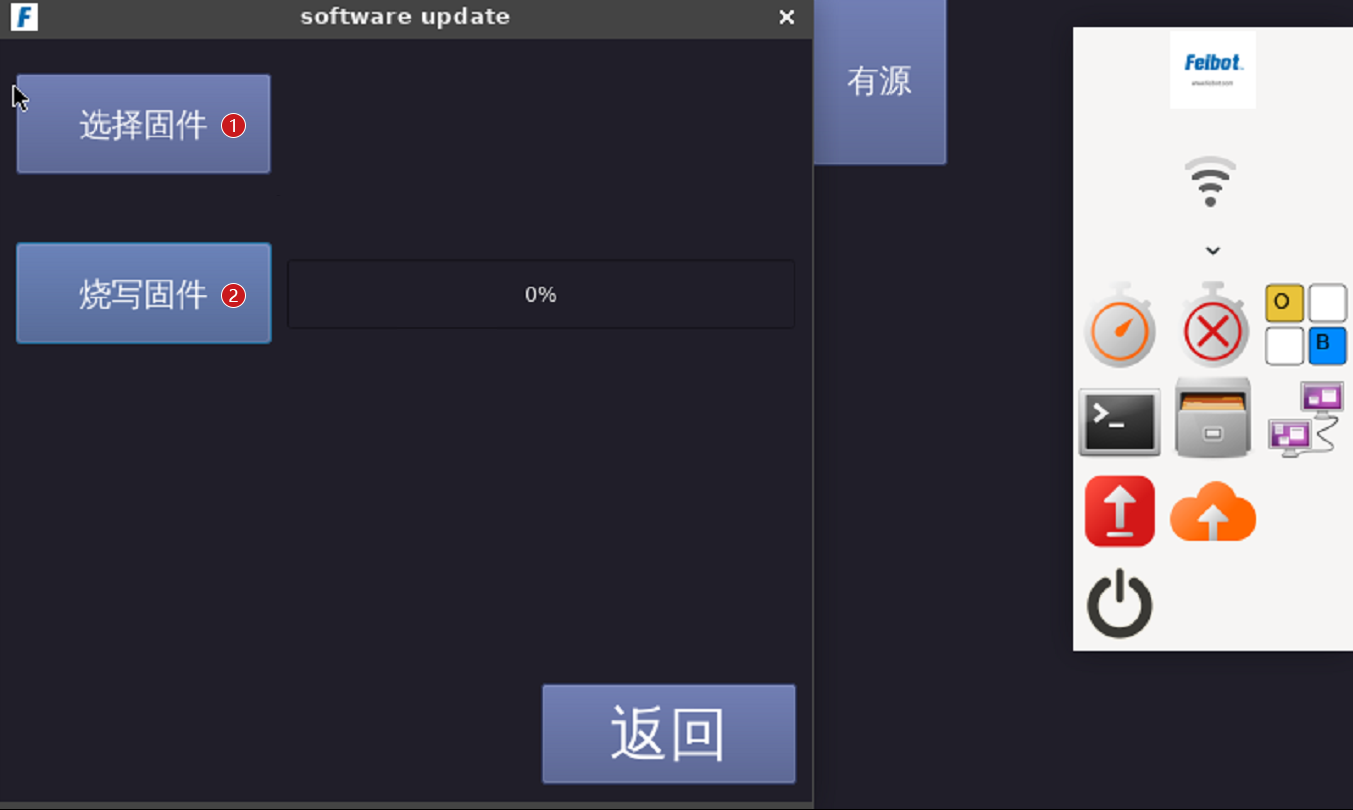

九、软件升级界面

1. 选择固件:点击后,选择想要升级的固件版本;
2. 烧写固件:选择好需要升级的固件,点击,等待进度条到达100%后,重启软件。

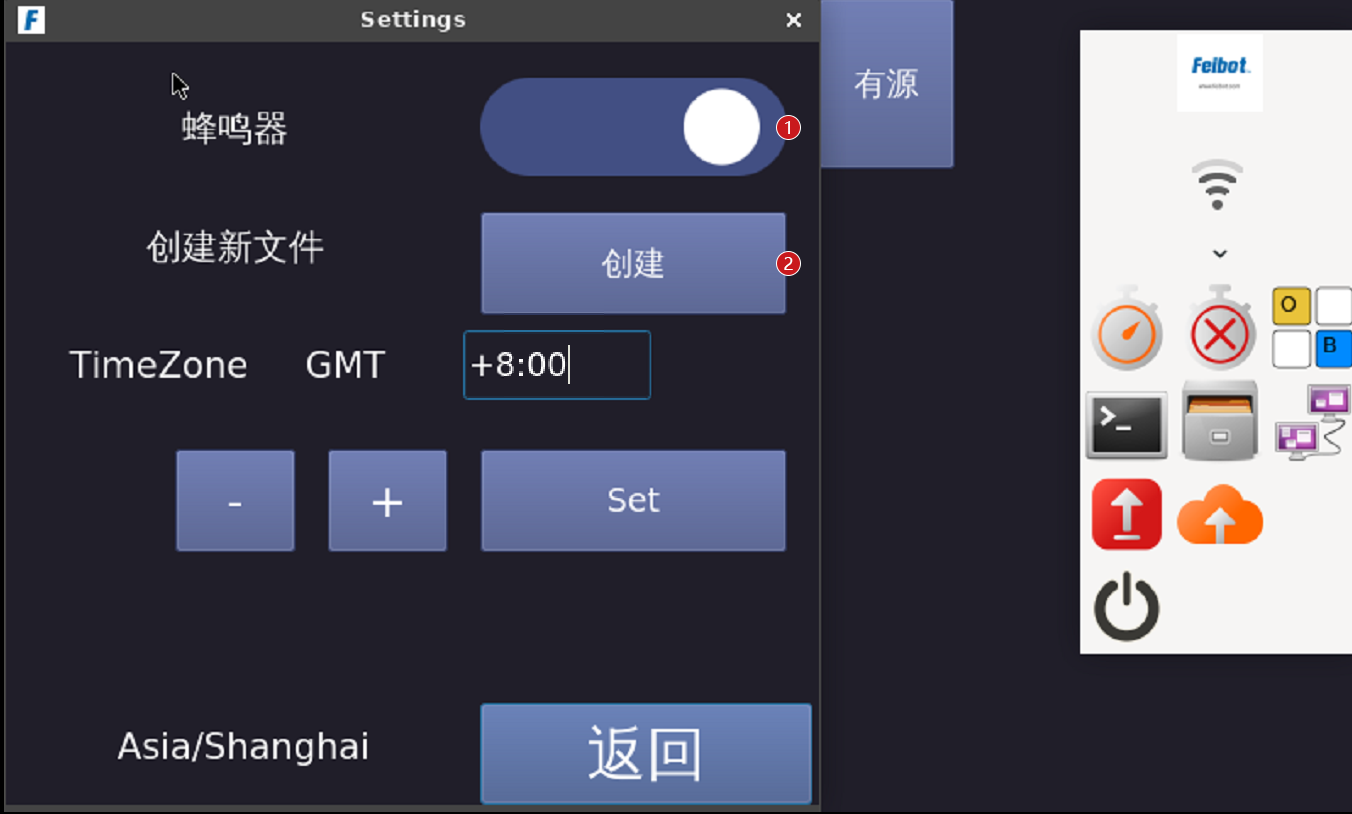

十、设置界面

1. 启用/禁用蜂鸣器;
2. 创建:在后台/data/目录下创建一个新文件。

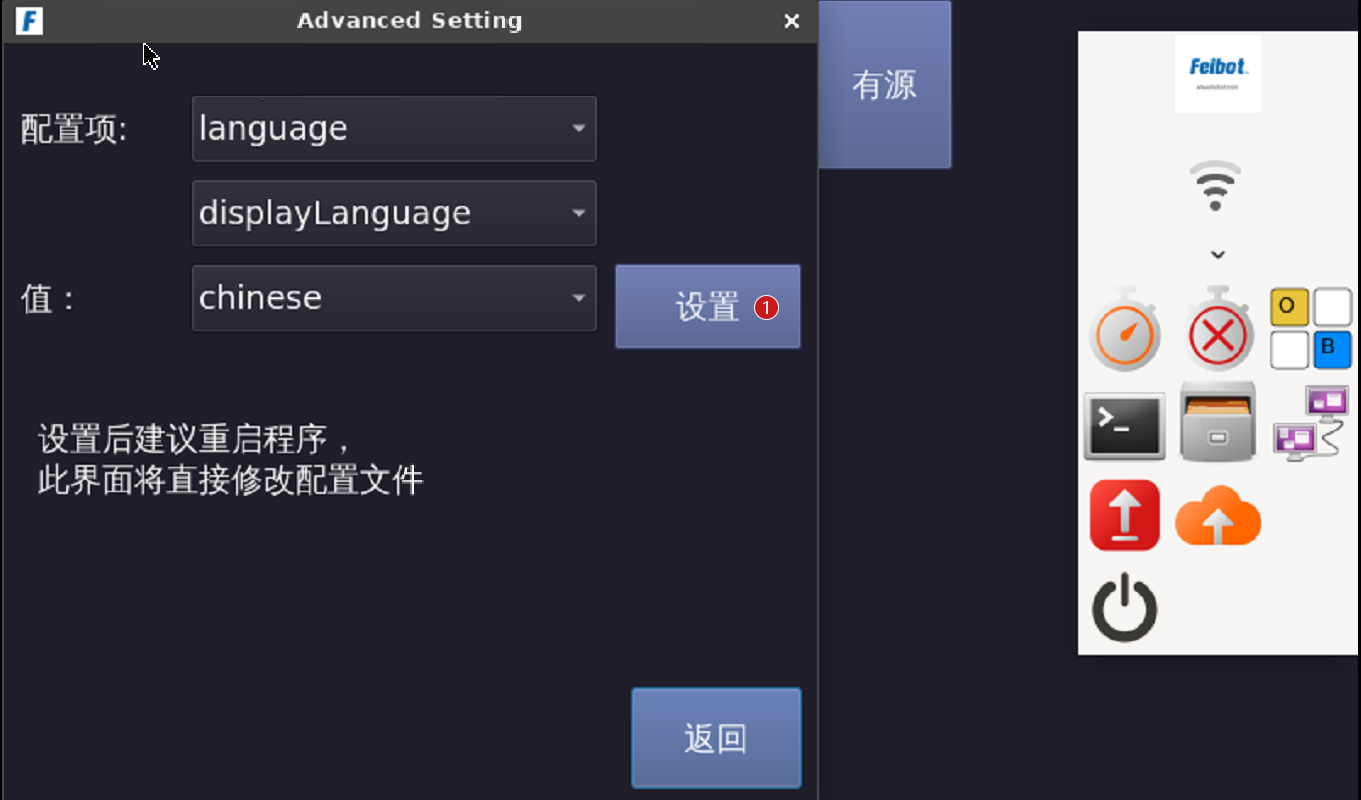

十一、高级设置界面

1. 在值后输入:“chinese”,“english”,“traditionalChinese”可以切换三种语言模式;
2. 恢复默认:恢复设备默认设置。

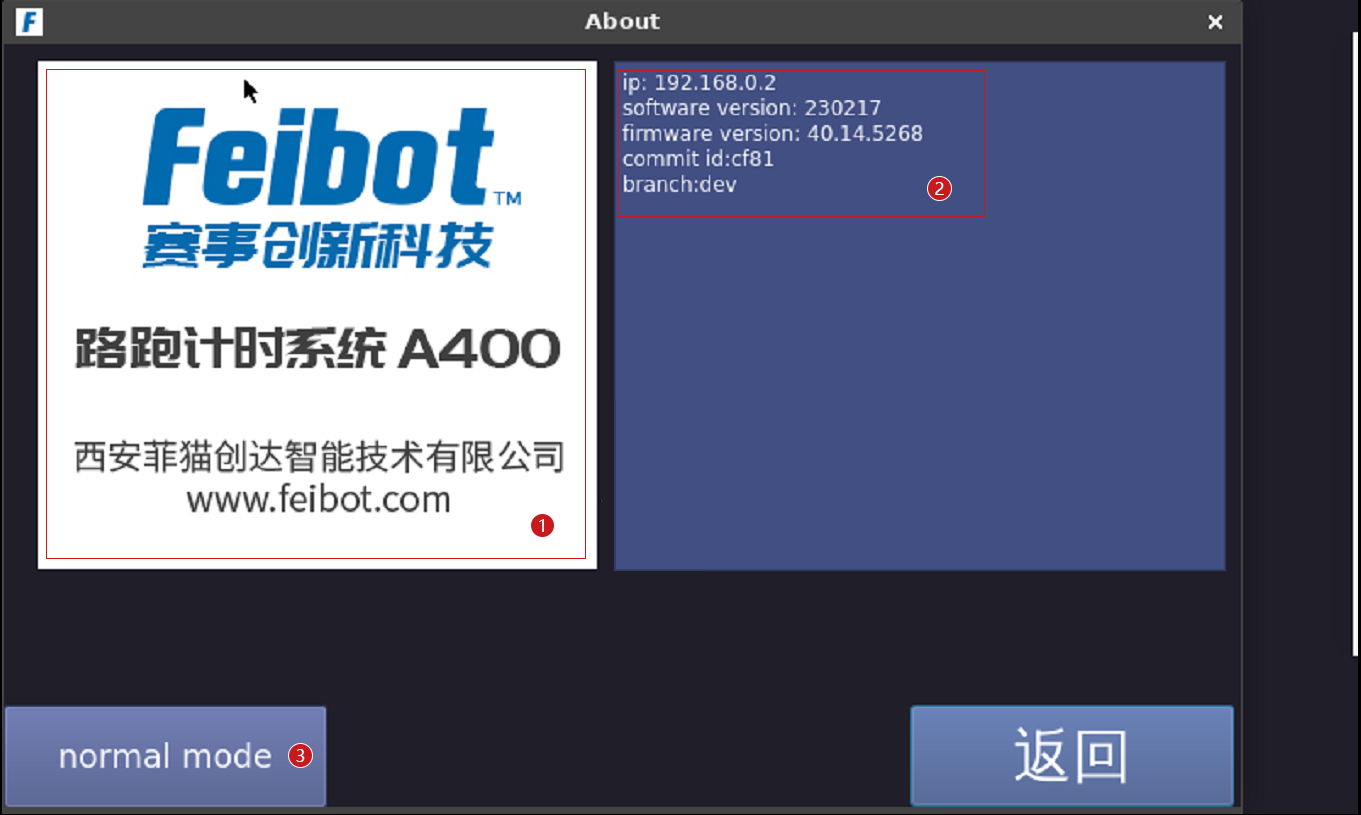

十二、关于界面

1. 关于本公司;
2. 关于本设备ip、软件版本、固件版本、分支版本ID、分支;
3. 点击后,可以选择“测试模式”、“正常模式”两种模式。在升级软件时选择在测试模式下升级,等待版本稳定选择正常模式。

十三、配置界面图标功能

1. 打开应用;
2. 打开wifi连接;
3. 音量调节;
4. 启动软件;
5. 终止软件;
6. 打开键盘;
7. 打开终端;
8. 打开本设备储存文件;
9. 高级网络设置;
10. 升级到最新的稳定版本;
12. 关闭设备。
