使用指南

F2000综合了F800无源超高频主机和A400有源主机的特点和优势,配合RUN8 Cloud后台使用,可实现有源/无源数据采集。有源、无源系统之间可以通过主控界面实现切换,满足全工况使用和全赛制支持。

一、外设连接

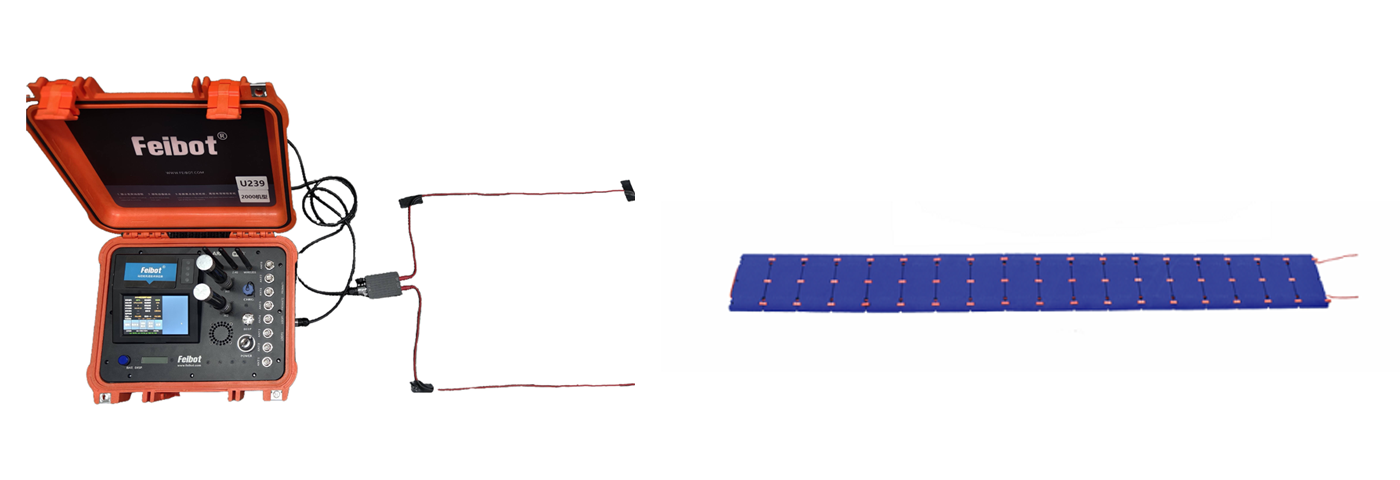

(一)有源系统

       使用有源系统功能时,需连接低频线圈高频天线。连接方式如下图所示,低频线圈铺设在运动员通过的赛道上,常见的使用方式有两种:(1)用地垫胶直接弧顶粘贴再赛道,使用时线框要拉直,否则可能会影响计时精度;(2)线圈内置在专用地垫内部,铺设在赛道上。

(二)无源系统

  使用无源系统功能时,需连接FMA2地毯天线或者PRO地毯天线。使用时只需要拉开平铺即可。

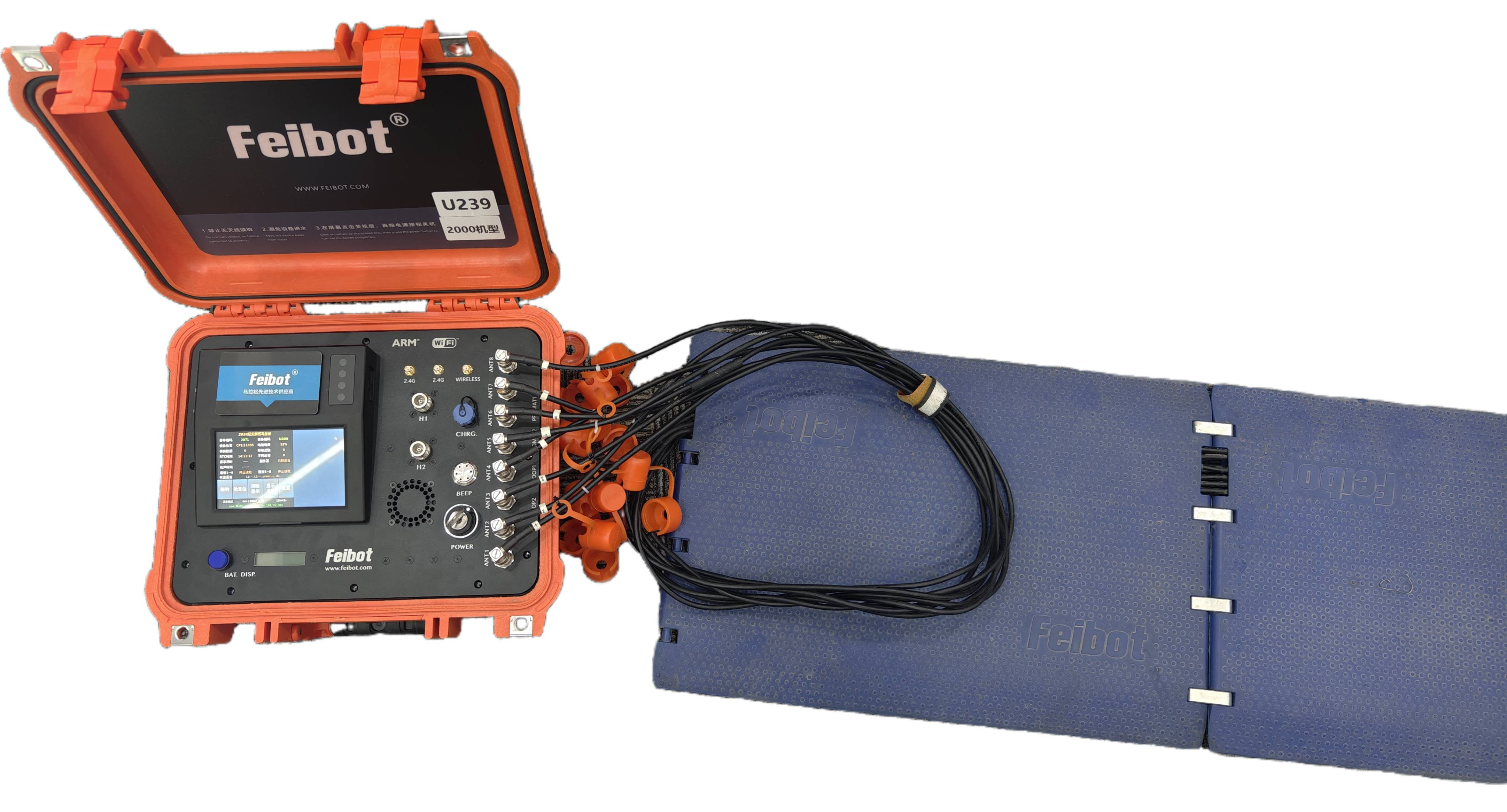

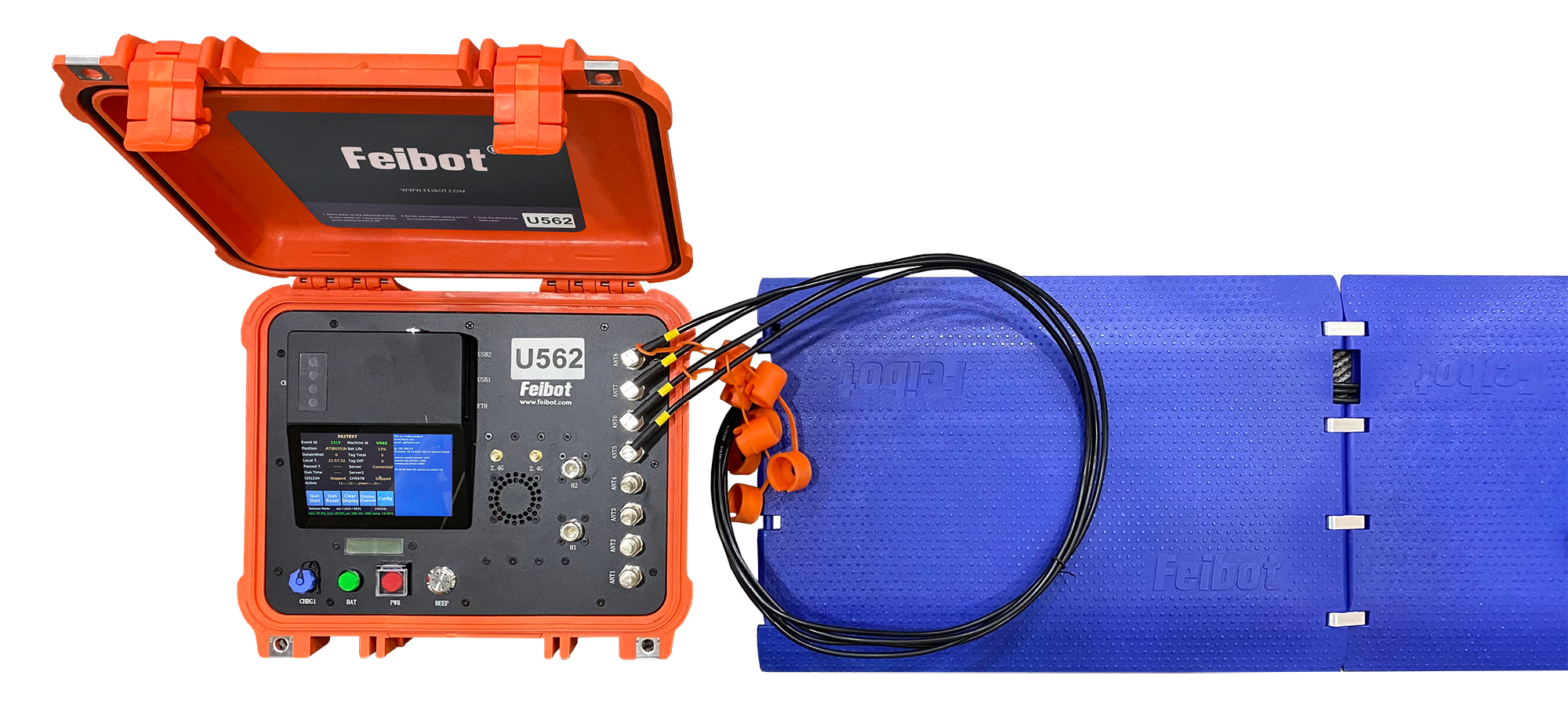

  1. FMA2地垫天线铺设
       连接时注意线标和主机的BNC接头标号一一对应连接。

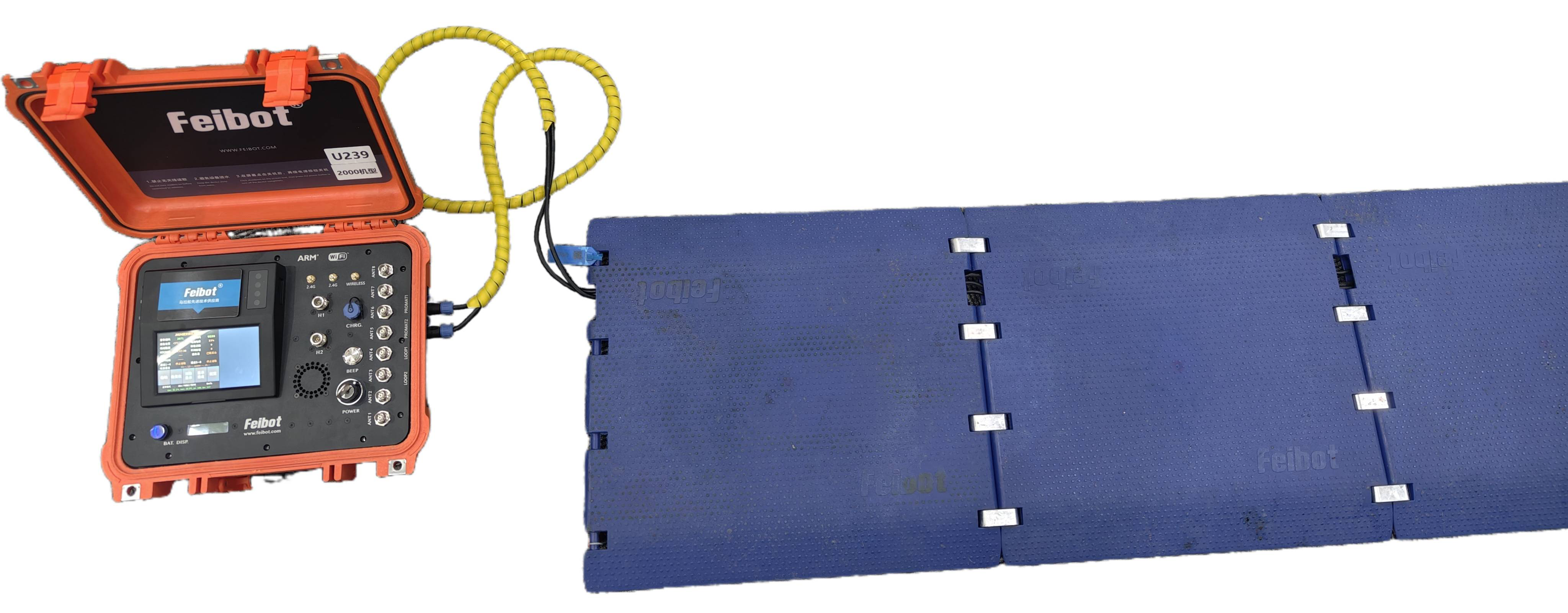

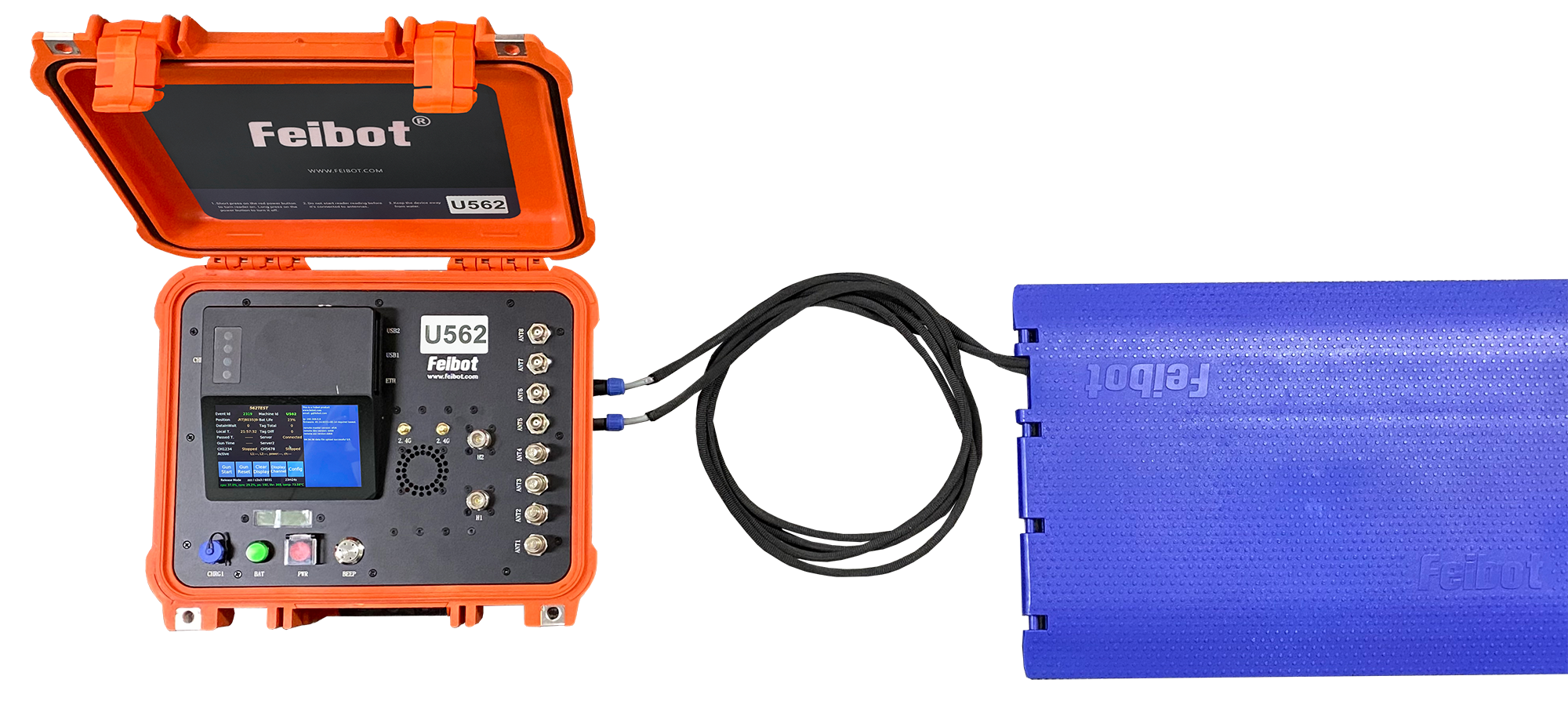

 2. PRO地垫天线铺设

二、面板操作

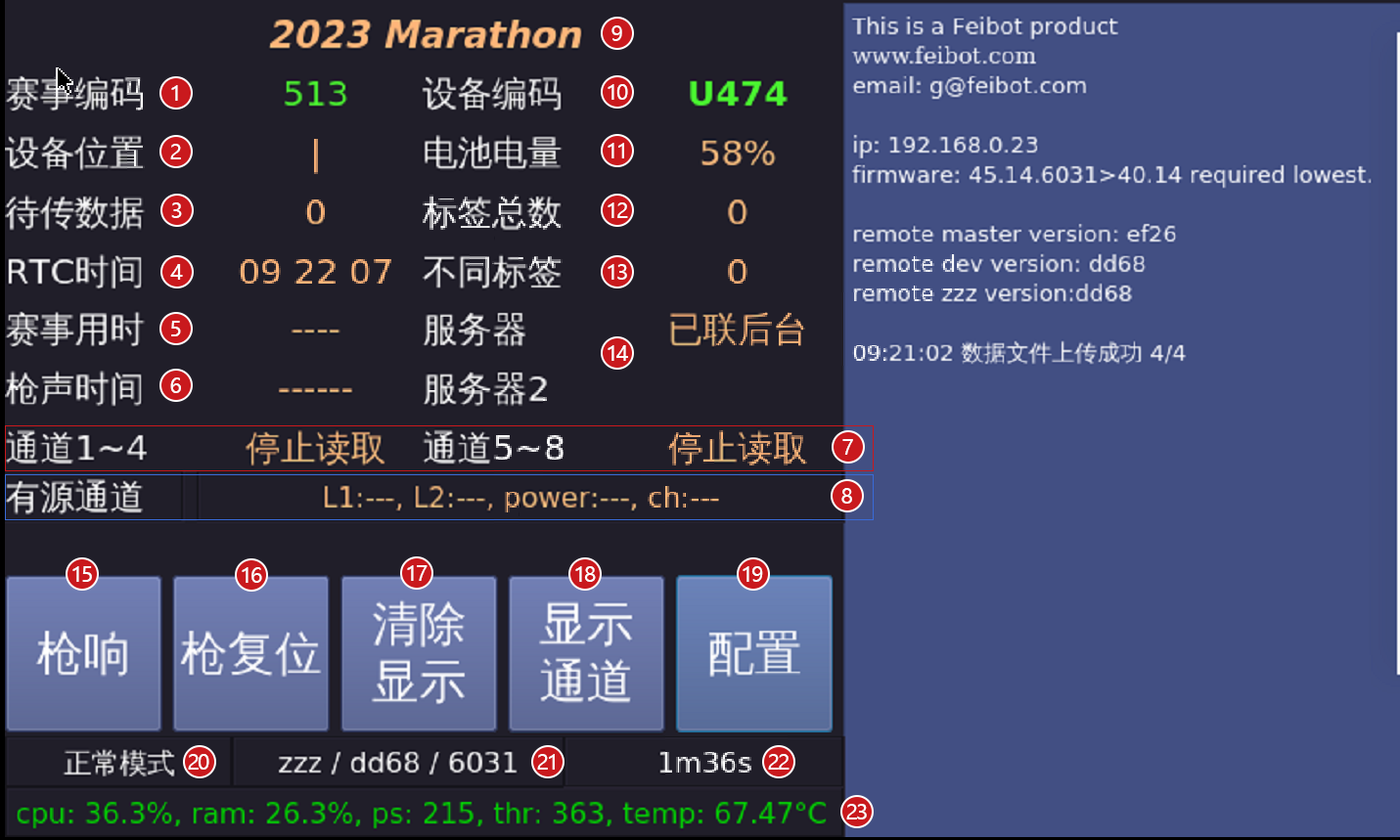

(一)设备主界面

1.赛事编码:从跑吧云后台下载赛事配置文件后,屏幕会显示当前设备所属赛事的赛事编码;
2.设备位置:设备在网络后台配置的位置信息;
3.待传数据:本设备读取到数据但还未上传到后台的数据总数;
4.本地时间:当前设备时分秒时间,赛前注意校准好时间;
5.赛事用时:当前比赛历时;
6.枪声时间:本次比赛发枪时刻;
7.无源模块状态:当前无源模块读取状态;
8.有源模块状态:当前有源模块读取状态,包含低频线圈、功率、信道;
9.显示当前设备所属赛事的赛事名称;
10.设备编码:本台设备的机器编号;
11.电池电量:当前设备电池电量;
12.标签总数:当前设备所读取到的所有标签数据;
13.不同标签:当前设备检测到的不同标签数量;
14.服务器:显示当前设备网络状态。有“未联网”、“联网不联后台”、“已连后台”三种状态;
15.枪响:点击后,开始记录本次比赛发令枪发枪时间;
16.枪复位:点击后,发令枪发枪时间清零;
17.清除显示:点击后,清空右侧显示的全部内容;
18.显示通道:点击后,可选择切换有源/无源;
19.配置:点击后,打开配置页面;
20.显示设备当前的模式,有“正常模式”和“测试模式”两种模式;
21.显示设备当前软件/固件的版本号;
22.显示设备开机时长;
24.显示设备cpu、ram占用率以及目前操作系统上运行的进程个数和线程个数。

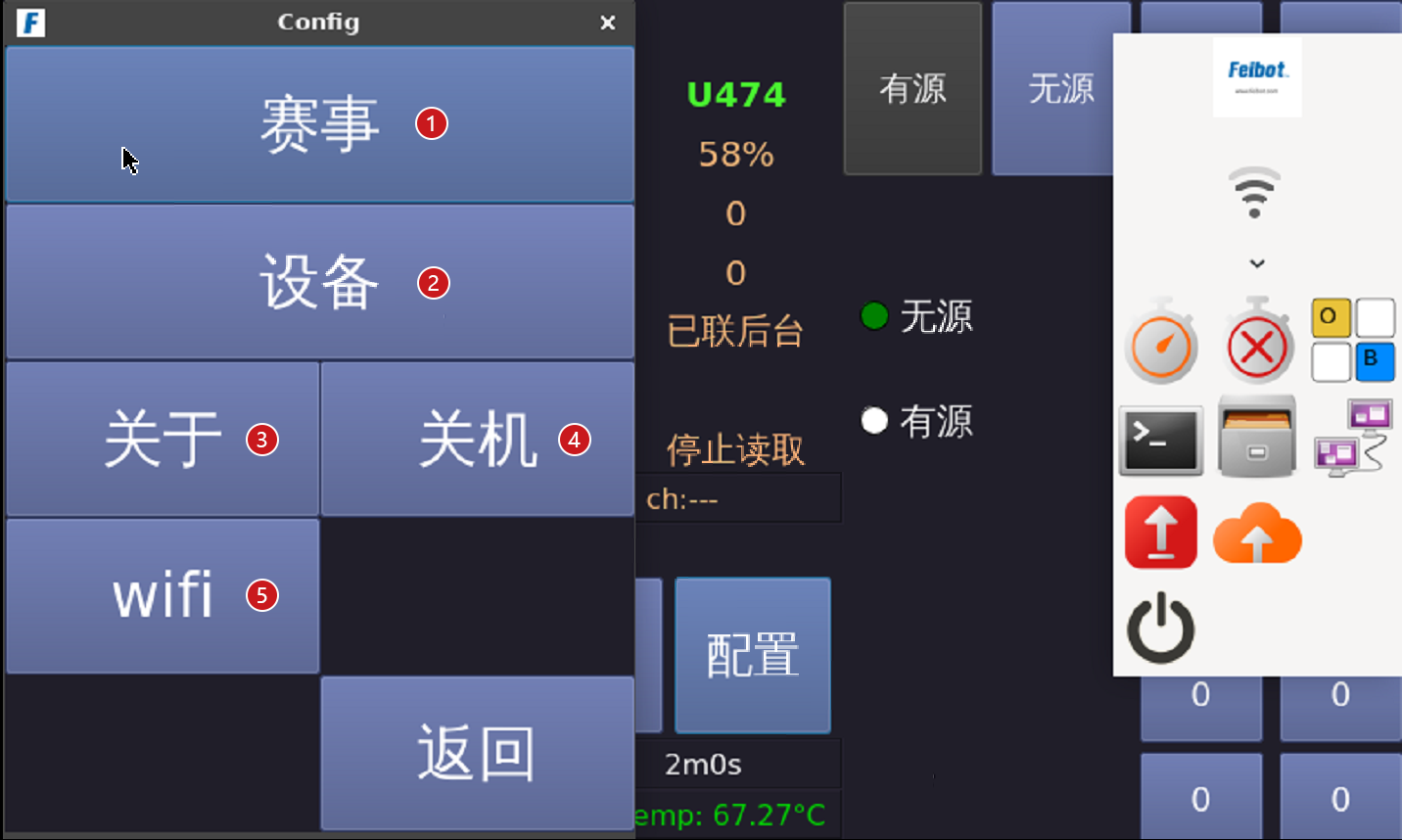

(二)配置界面

1. 打开赛事界面;
2. 打开设备界面;
3. 打开关于界面;
4. 点击后,可以选择“关机”设备或者“重启”设备。

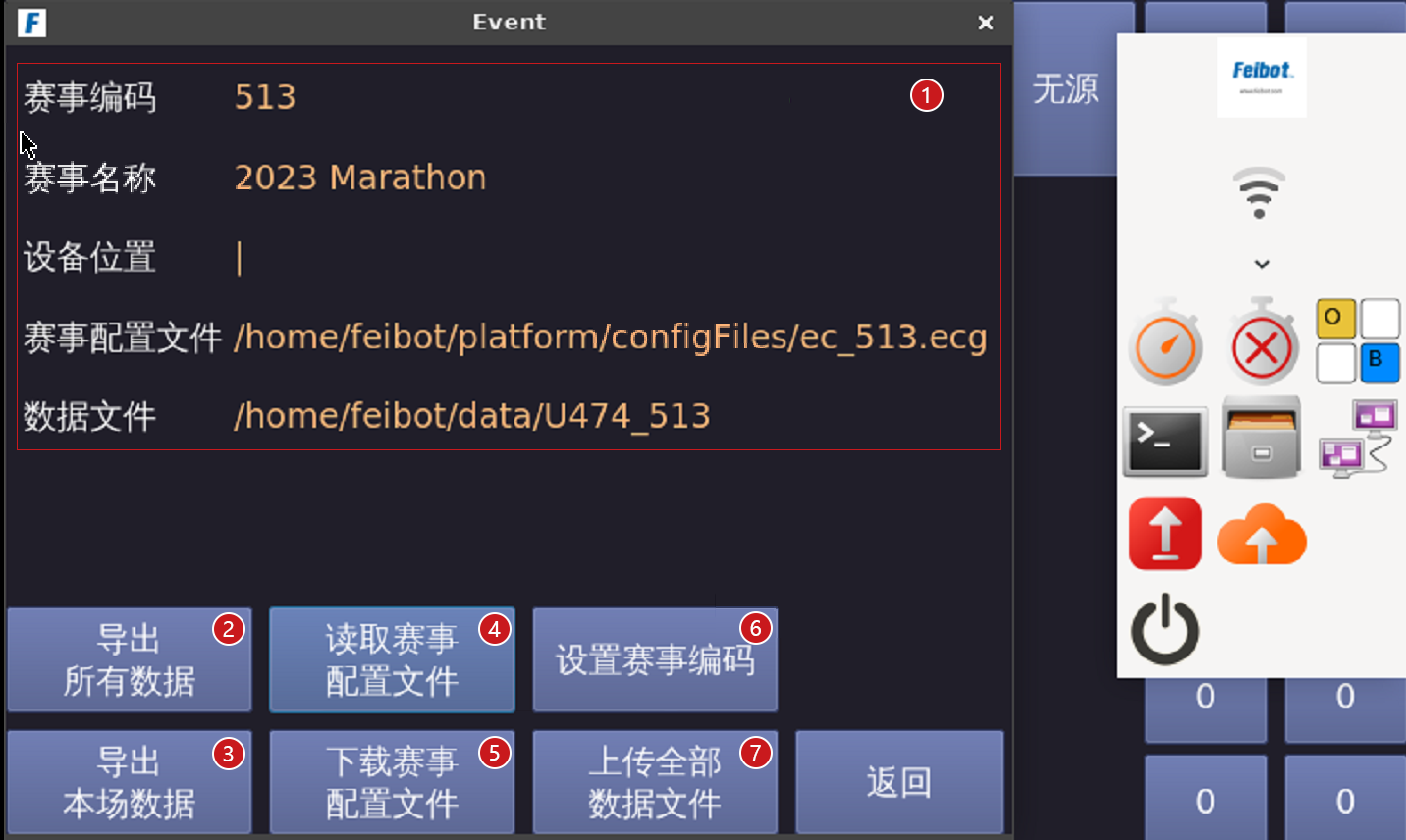

(三)赛事界面

1.显示当前赛事的信息以及赛事配置文件、数据文件在后台储存的位置;
2.导出所有数据:点击后,导出本设备计时的储存的所有赛事的数据;
3.导出本场数据:点击后,导出本场赛事储存的数据;
4.读取赛事配置文件:点击后,可以从U盘读取本场赛事的配置文件;
5.下载赛事配置文件:点击后,下载从后台配置好的赛事文件。在比赛前需要先点此按钮下载比赛配置文件;
6.上传全部数据文件:点击后,上传本设备全部的数据文件。

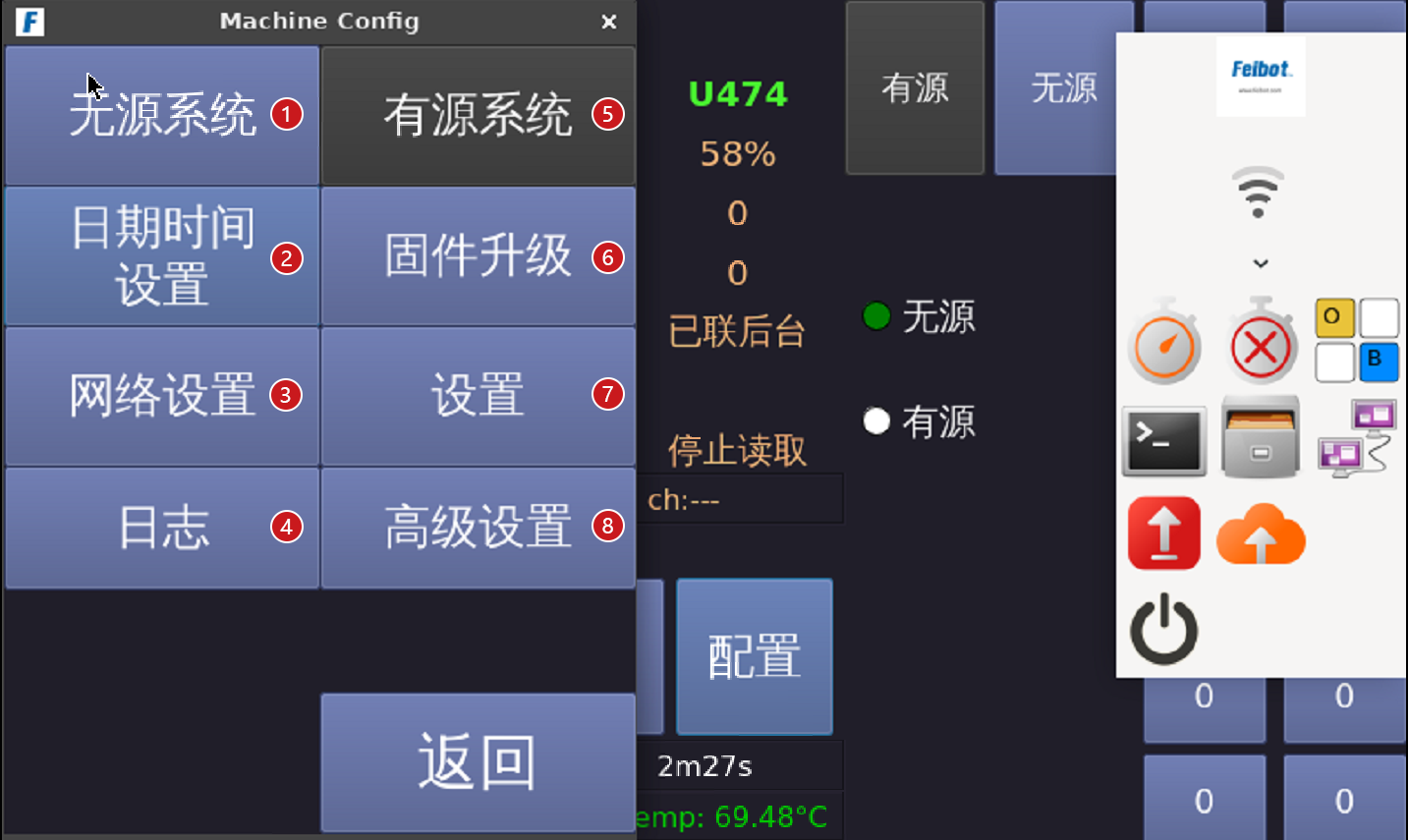

(四)设备界面

1.无源系统:当前为有源时无法打开。当前为无源时,打开后显示无源系统设置操作界面;
2.日期时间设置:打开日期时间设置界面;
3.网络设置:打开网络设置界面;
4.日志:打开设备日志界面;
5.有源系统:当前为无源时无法打开。当前为有源时,打开后显示有源系统设置操作界面;
6.软件升级:打开软件升级操作界面;
7.设置:打开蜂鸣器开关设置,创建新文件界面;
8. advanced setting:打开高级设置界面。

五、有源/无源切换界面

1.显示文本:点击可关闭切换有源/无源界面,返回显示文本界面;
2.有源:有源状态下点击,可进入有源设置界面;
3.无源:无源状态下点击,可进入无源设置界面;
4.无源切换按钮:点击可切换当前状态为无源状态;
5.有源切换按钮:点击可切换当前状态为有源状态;
6.无源读卡器通道状态:左侧为外置的2个读卡器8个通道的通道状态,右侧为内置的2个读卡器8个通道的通道状态。

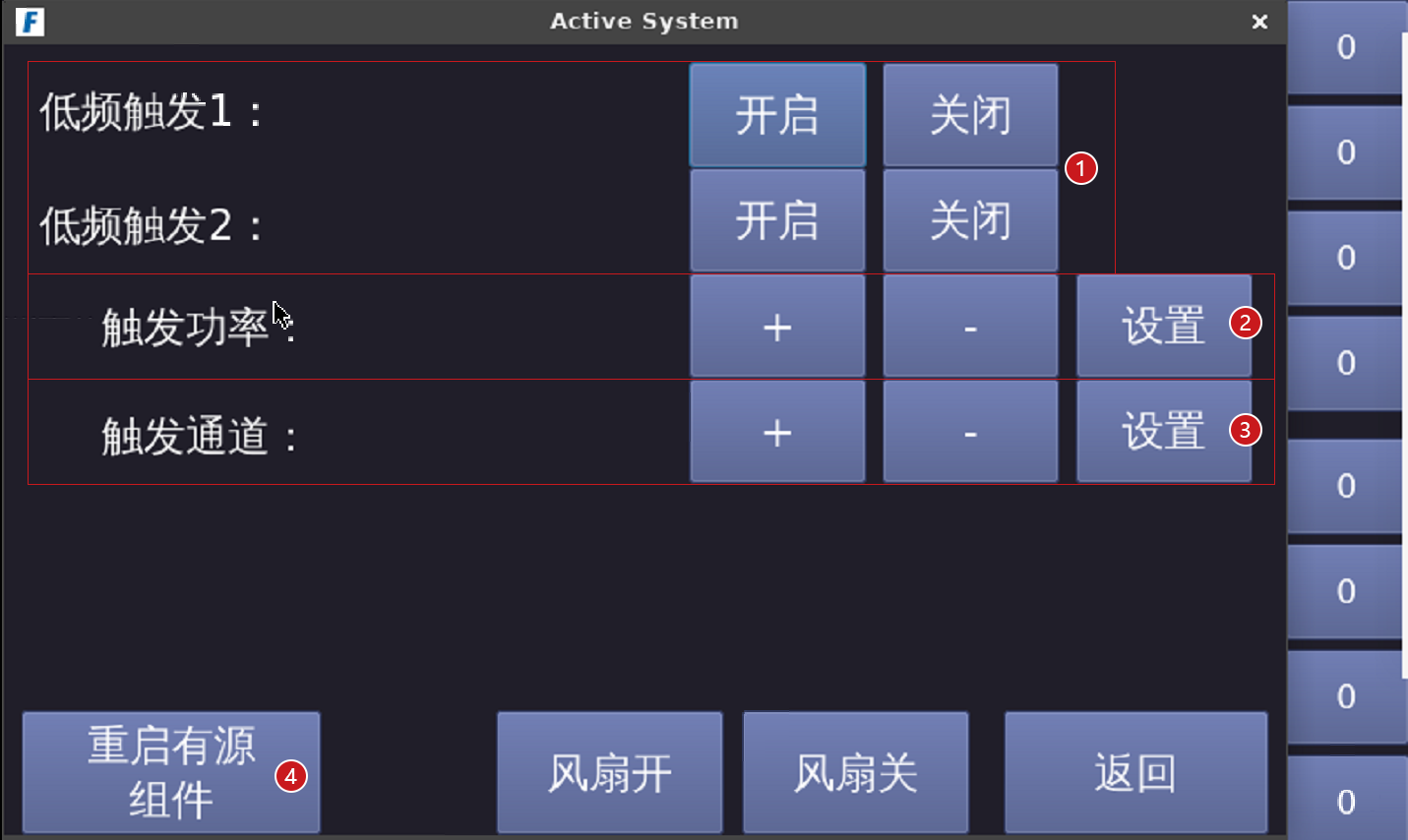

六、有源系统界面

1.开启/关闭低频触发1/2;
2.增大/减小触发功率,最大为100%,最小为0%。触发功率越大,读取效果越好;
3.选择触发通道,有0~5通道可以选择,0到5信道通信距离呈下降趋势;
4.重启有源组件:重启A400有源主机的高频模块。

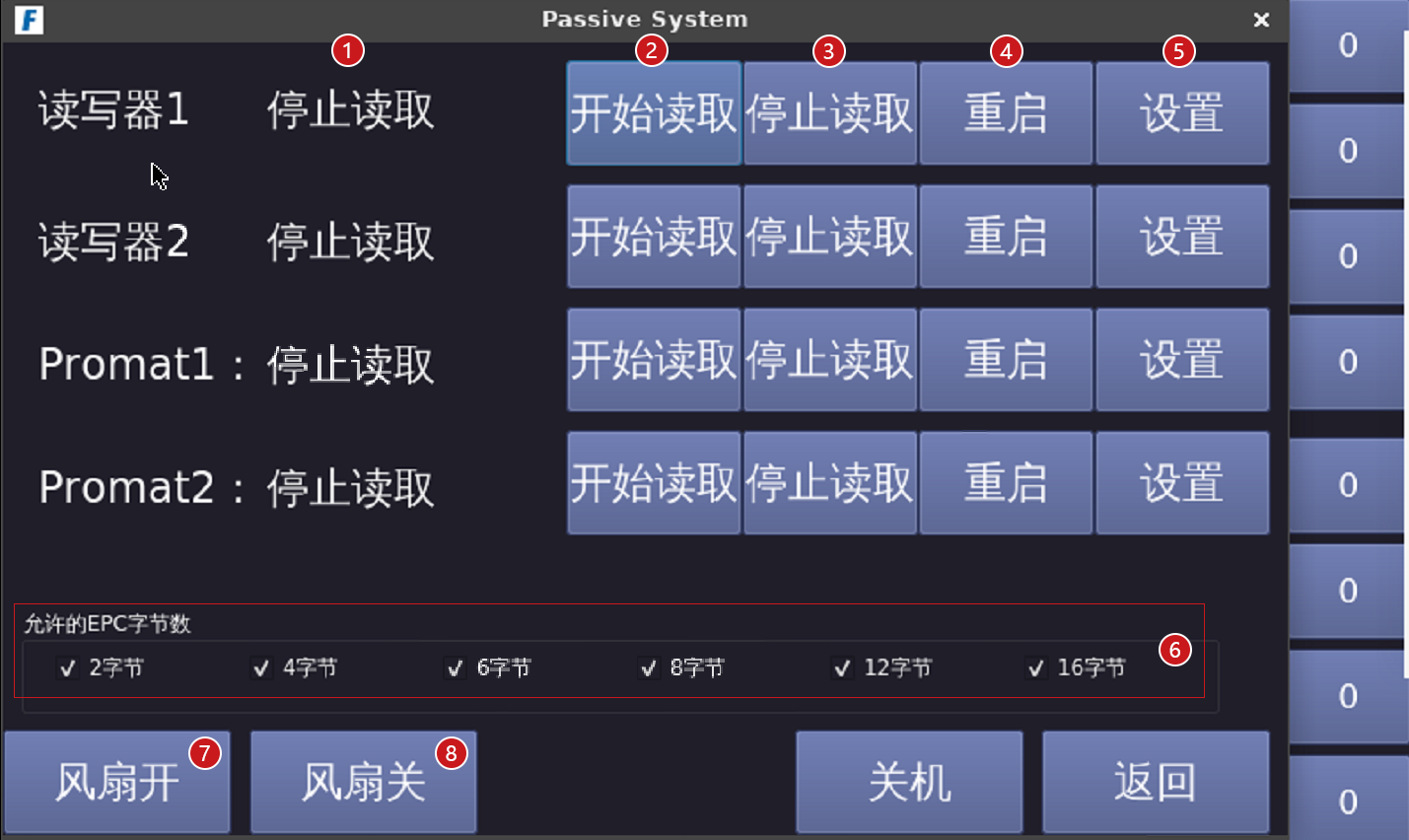

七、无源系统设置操作界面

1.读卡器状态显示:显示当前读卡器状态;
2.开始读取:点击对应读卡器的开始读取,对应读卡器开始读取数据;
3.停止读取:点击对应读卡器的停止读取,对应读卡器开始停止读取数据;
4.重启:点击对应读卡器的重启,重启对应的读卡器;
5.设置:点击对应读卡器的设置,打开对应读卡器的设置界面;
6.选择读写器允许的EPC字节数;
7.风扇开:打开设备风扇;
8.风扇关:关闭设备风扇。

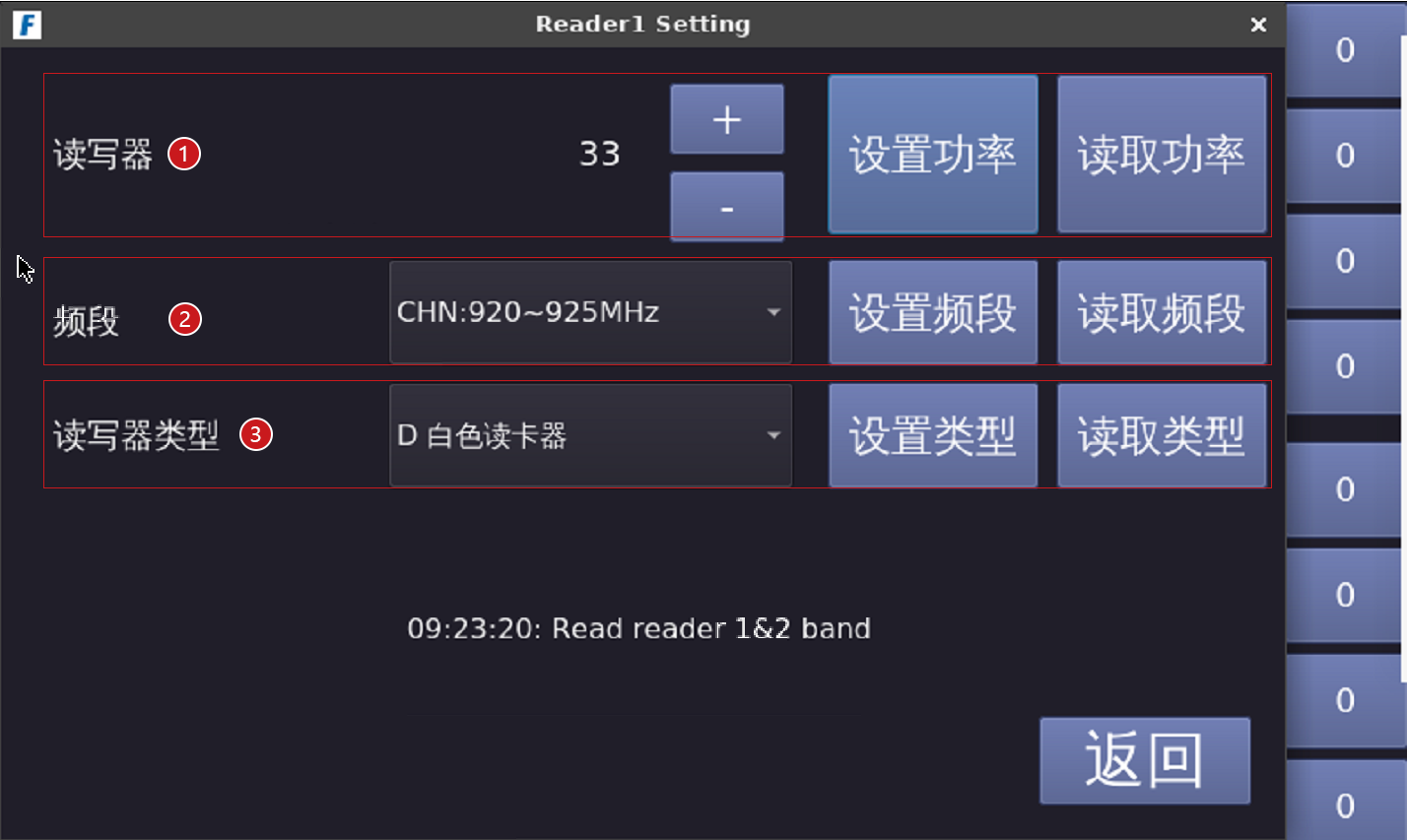

八、读写器设置界面

1.设置当前读写器的功率,功率越高读取效果越好;
2.设置当前读写器的频段;
3.设置当前读写器的类型;

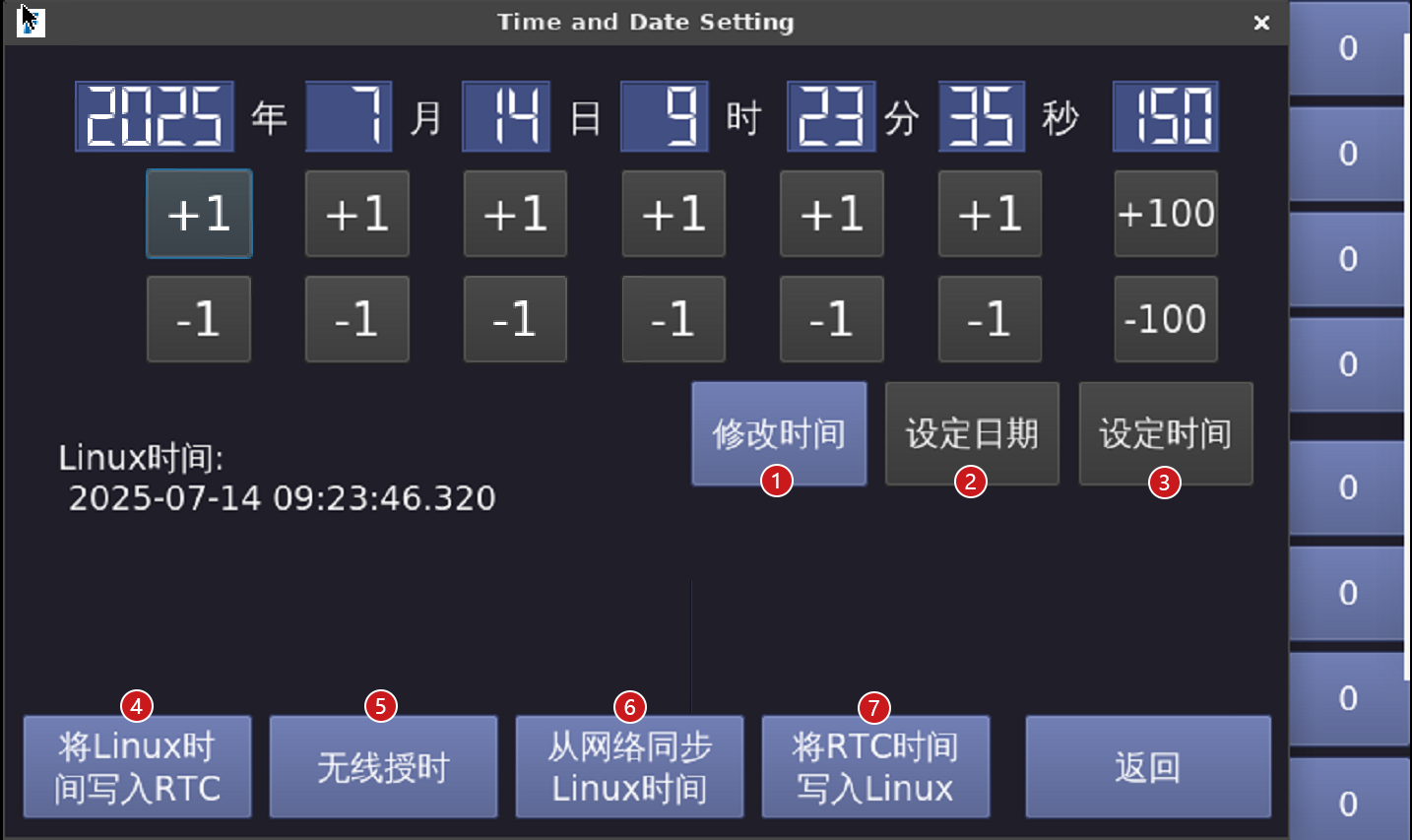

九、日期时间设置界面

1.修改时间:手动修改时间,点击上方“+1”、“-1”调整至正确时间;
2.设定日期:如果手动修改了日期,需要点击“设定日期”按钮;
3.设定时间:如果手动修改了时间,需要点击“设定时间”按钮;
4.写入网络时间:一键设置上方对应的网络时间;
5.无线授时:点击后,为附近设备设置为当前授时设备的时间;
6.同步网络时间:点击后,手动为当前设备同步当前网络时间。

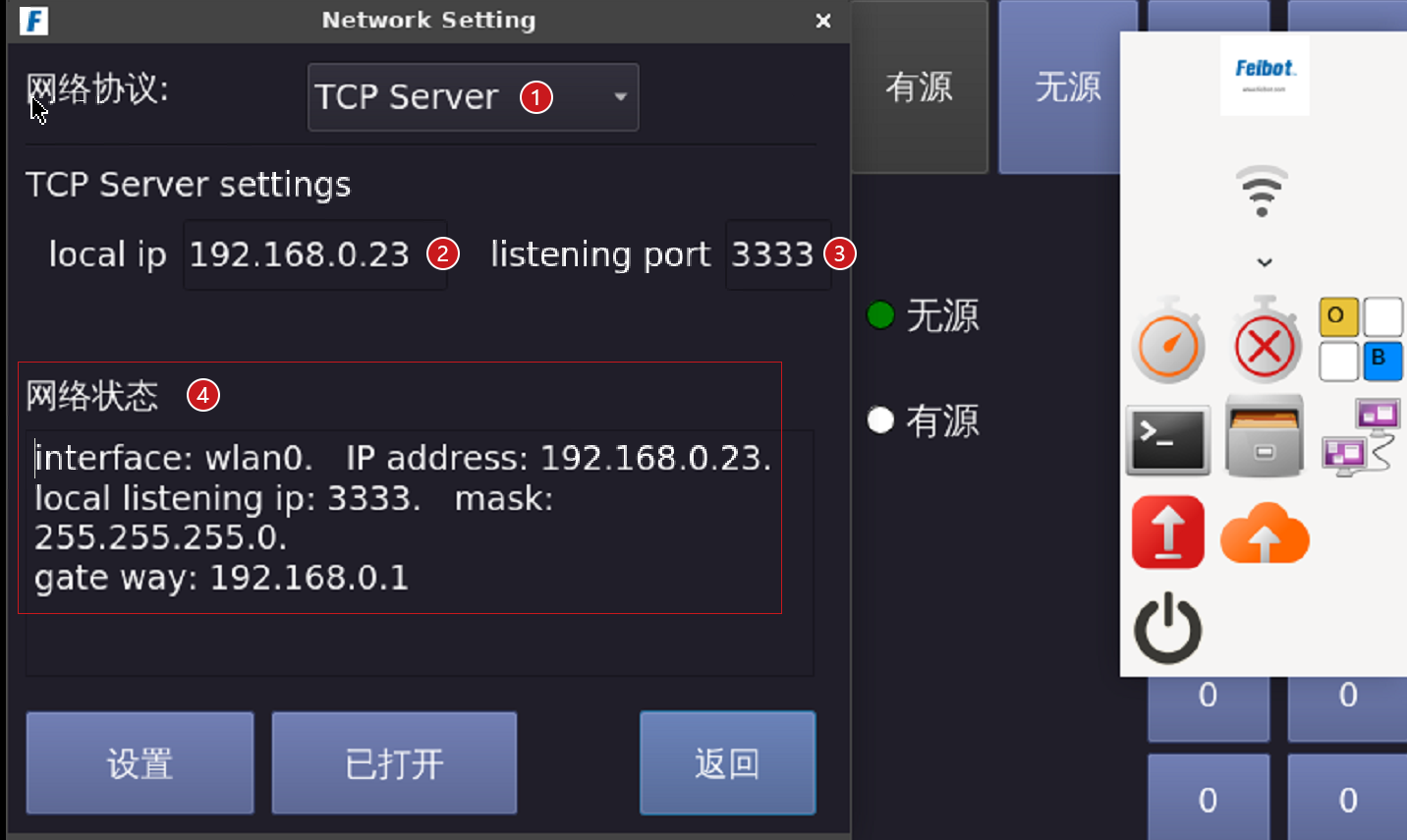

十、网络设置界面

1.设置网络协议,可以设置“UDP”、“TCP”两种网络协议;
2.设置目标主机的IP地址;
3.设置目标主机的端口号;
4.显示当前主机的网络状态。

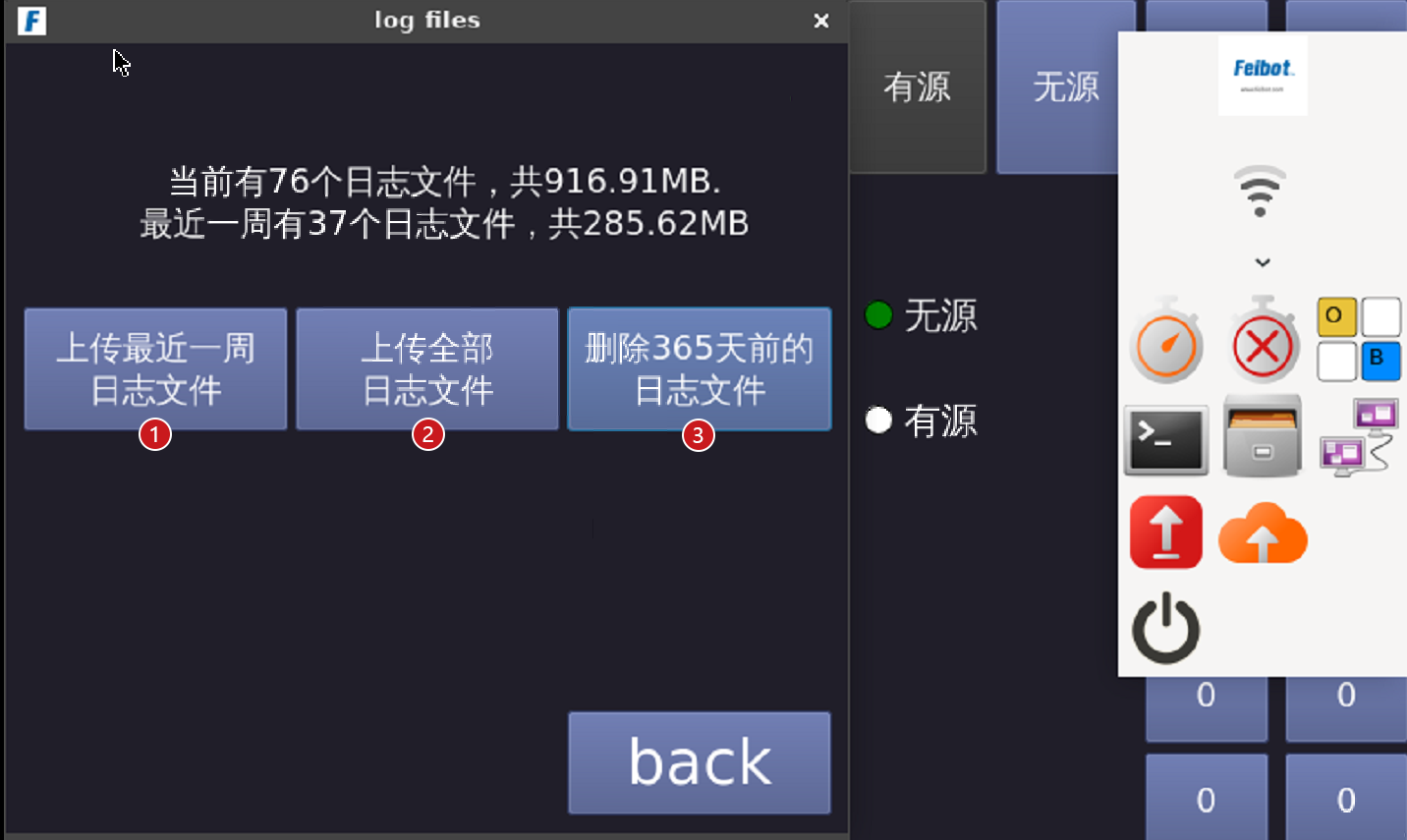

十一、日志界面

1.上传全部日志文件:上传本设备全部的日志文件;
2.删除365天前的日志文件:删除本设备365天前的日志文件。

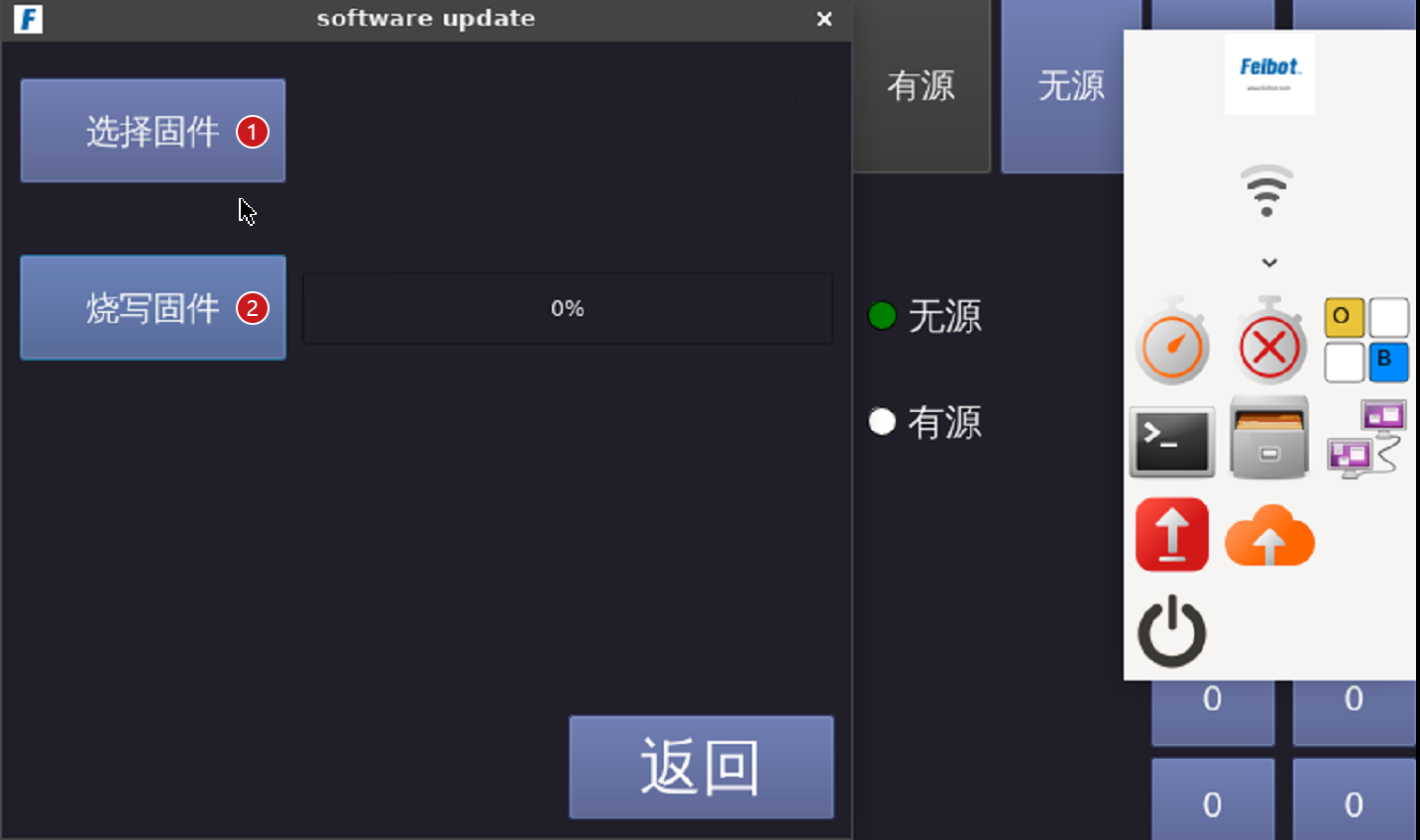

十二、软件升级界面

1.选择固件:点击后,选择想要升级的固件版本;
2.烧写固件:选择好需要升级的固件,点击,等待进度条到达100%并且蜂鸣器鸣响后,重启软件。

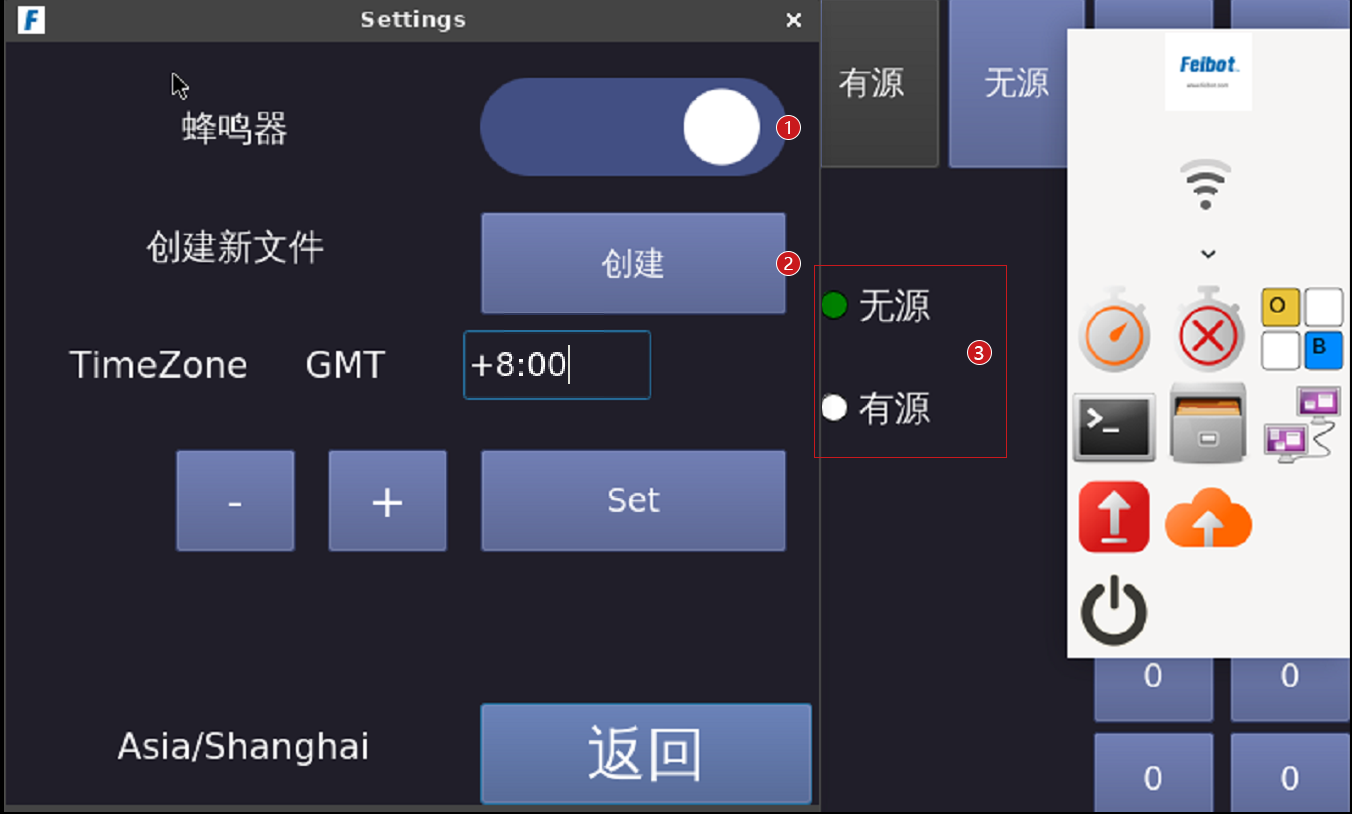

十三、设置界面

1.启用/禁用蜂鸣器;
2.创建:在后台/data/目录下创建一个新文件,用于保存接受到的标签数据;
3.无源/有源选项:点击有源/无源,可直接切换当前系统读取状态。

十四、高级设置界面

1.在值后输入:“chinese”,“english”,“traditionalChinese”可以切换三种语言模式;
2.恢复默认:恢复设备默认设置。

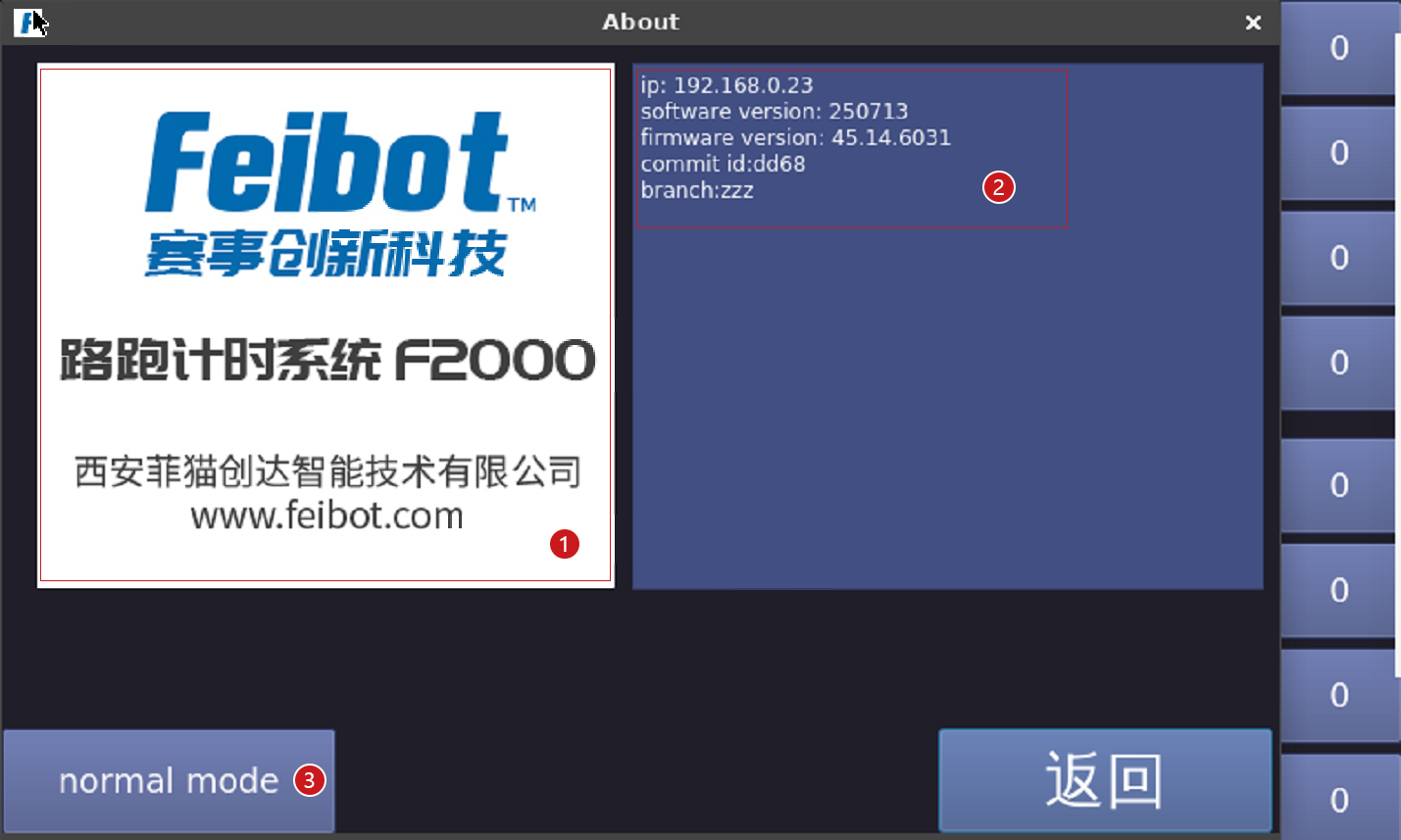

十五、关于界面

1.关于本公司;
2.关于本设备ip、软件版本、固件版本;
3.点击后,可以选择“测试模式”、“正常模式”两种模式。在升级软件时选择在测试模式下升级,等待版本稳定选择正常模式。

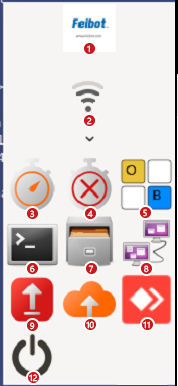

十六、配置界面图标功能

1.打开应用;
2.打开wifi连接;
3.音量控制;
4.启动软件;
5.终止软件;
6.打开键盘;
7.打开终端;
8.打开本设备储存文件;
9.高级网络设置;
10.升级到最新的稳定版本;
11.升级到最新的测试版本;
12.关闭设备。
